Système de mesure de position MWE31

de poidsde distancede force

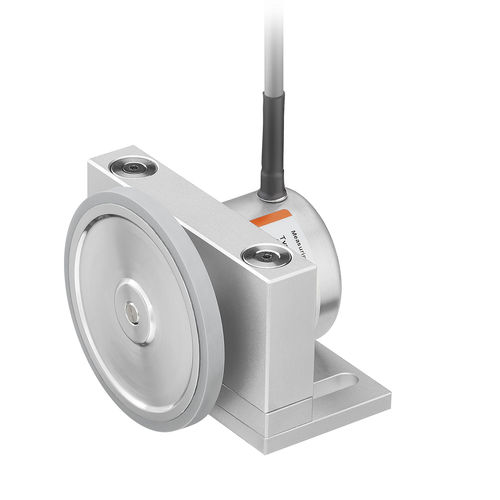

Saisir le mouvement linéaire en rotation Le système de roue de mesure MWE31 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par la roue de mesure avec capteur rotatif intégré et convertis en données de mesure. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits. Avantages Montage simple et sûr Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur le support à ressorts par pas de 30°. Large choix de codeurs Codeurs incrémentaux Sendix avec une résolution maximale de 2500 imp./tour et codeurs absolus pour différentes interfaces de communication comme p. ex. IO-Link pour l’intégration dans des concepts pour l’Industrie 4.0. Roues de mesure pour toutes les surfaces Circonférence 200 mm – Roue de mesure disponible avec joint torique, revêtement lisse en matière plastique ou avec moletage croisé. Force d’appui jusqu’à max. 15 N Les ressorts internes compensent les tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu’à 10 mm.
