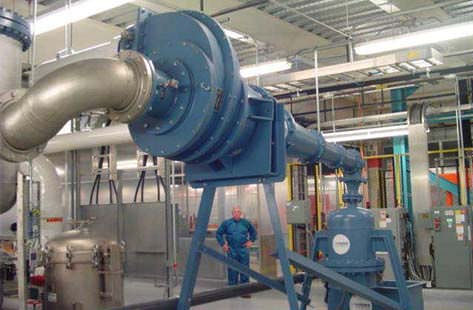

Hydrocyclone de dessablage

Le fluide chargé de sable est introduit dans la chambre cylindrique où il est soumis à l'action tourbillonnaire résultant de son entrée tangentielle. Au fur et à mesure que l'eau produite s'écoule en spirale vers l'intérieur en direction du détecteur de tourbillons, des forces centrifuges extrêmement élevées déplacent le sable vers la paroi du cylindre. Les particules de sable progressent ensuite en spirale vers le sommet du cône et sont finalement évacuées par un orifice tangentiel dans le réservoir de l'accumulateur. L'entrée d'alimentation spécialement conçue aide à préclassifier le sable avant d'entrer dans la section cylindrique. Ainsi, les particules de sable pénètrent dans le cylindre avec un écoulement très régulier le long de la paroi, minimisant ainsi la turbulence induite par les solides et l'action richochet que l'on retrouve dans les cyclones alimentés de façon classique. L'énergie est donc convertie en énergie centrifuge plutôt que gaspillée en forces turbulentes qui peuvent perturber l'action vortex et intensifier l'usure des surfaces internes de l'unité. Le déchargement tangentiel du sable séparé au sommet de la section conique est une autre caractéristique du Krebs DeSander de FLSmidth. Très peu d'énergie de l'eau produite dans la section du cône est transférée au contenu du réservoir de l'accumulateur avec cet arrangement et le tourbillon cyclonique dans le réservoir est éliminé. L'absence de mouvements violents dans la cuve permet de retenir la quasi-totalité du sable qui y est déversé et prévient l'usure par abrasion.
