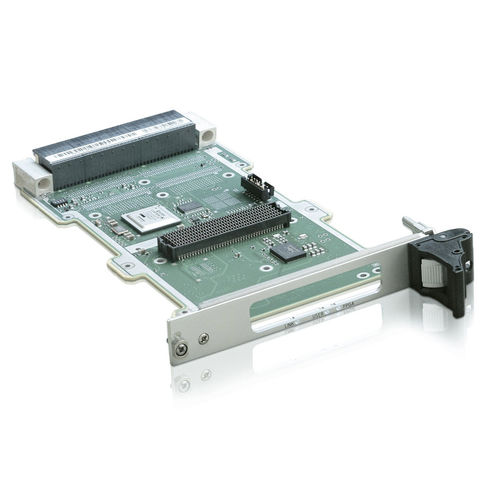

Carte-support VPX 3U VX3830 series

carte porteuse VPX 3U pour les cartes mezzanine FPGA (FMC) VITA 57 Pour mettre en œuvre des interfaces personnalisées à l'aide du VX3830, le client développe son IP à l'aide des outils Xilinx® et conçoit une FMC spécifique. L'image FPGA est chargée à partir d'une Flash sur le VX3830 ou sur la FMC. Une FLASH de secours est également présente pour faciliter les développements et sécuriser les déploiements. Le VX3830 est équipé d'un FPGA Xilinx® Virtex®-5 (XC5VLX20T) doté d'un point d'extrémité PCIe et d'E/S utilisateur. Le VX3830 connecte son FPGA au fond de panier via un canal PCIe gen 2 x4 (P1 Wafers 1 à 4 est l'option de construction par défaut). La sélection de la largeur PCIe x4 ou x1 est configurable par l'utilisateur. La VX3830 est disponible en tant que carte de charge utile VPX 3U refroidie par convection ou par conduction. Elle nécessite des rails d'alimentation de +5V et +12V. La VX3830 est membre de l'écosystème VPX de Kontron et est qualifiée avec les cartes SBC VX3230 et VX3030. Kontron propose également un slot FMC VITA 57 sur les produits VME. Kontron propose également un kit de développement contenant : FMC-SER0, un exemple de FMC avec des zones d'enveloppement, un IP FPGA simple et un rpm Linux avec des pilotes, des utilitaires et des programmes de test. Ce kit permet d'effectuer des tests de non-régression et constitue la base d'un travail dérivé personnalisé.
