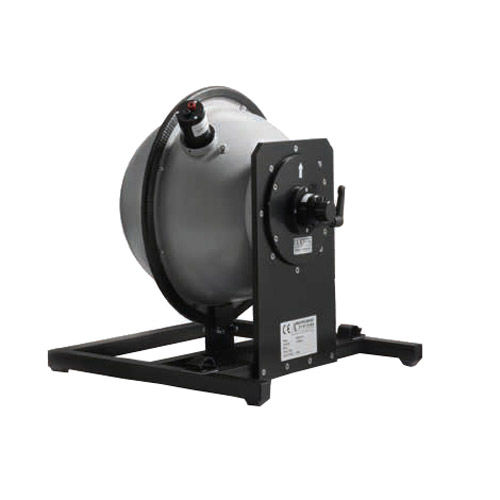

Sphère intégrante pour mesure de flux lumineux ISP 250

L'un des tests les plus importants en matière de mesure de la lumière est l'évaluation de la puissance radiante totale ou du flux lumineux des sources de lumière à l'aide de sphères d'intégration. La surface intérieure d'une sphère d'intégration est revêtue d'un matériau à réflexion diffuse qui garantit une intégration et une homogénéisation complètes du rayonnement émis. La lumière intégrée est ensuite mesurée à l'orifice du détecteur. Une série complète de sphères d'intégration a été développée par Instrument Systems et est disponible dans une large gamme de tailles afin de fournir des fonctionnalités pour un large éventail d'applications. La dimension maximale de la source de lumière à mesurer constitue le facteur décisif dans le choix de la sphère d'intégration appropriée. Les sources plus grandes nécessitent l'utilisation de sphères d'intégration plus grandes afin de réduire au minimum les erreurs de mesure. Les systèmes d'instruments intégrant des sphères ont tous un port d'entrée latéral pour déterminer le flux lumineux dans la configuration 2π (c'est-à-dire pour déterminer l'émission dans l'hémisphère avant uniquement). Avec des sphères d'intégration plus grandes, l'objet de test peut être monté au centre, ce qui permet d'effectuer des mesures dans la configuration 4π (c'est-à-dire pour déterminer l'émission dans toutes les directions). - Un diamètre intérieur de 250 mm - Conforme à la norme CIE 127 pour la mesure du flux lumineux des LED - Orifice minuscule de 75 mm pour le couplage par le côté - version disponible pour une utilisation avec les manipulateurs de LED et les waferprobers - source de lumière auxiliaire facultative
