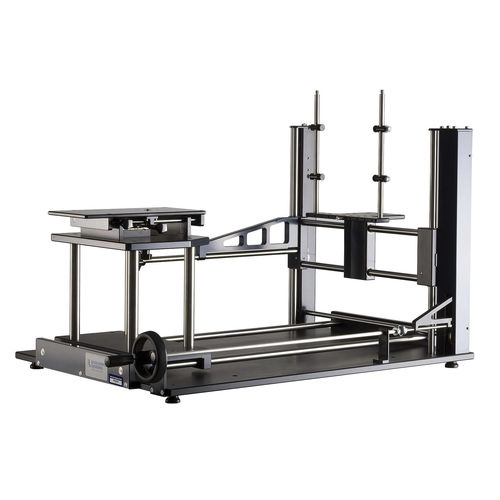

Positionneur manuel DTS-400-110

vertical3 axes

Le positionneur de système DTS 400 de Instrument Systems est parfaitement adapté à l'analyse photométrique et radiométrique des écrans. Le positionneur de système DTS 400 d'Instrument Systems fait partie de nos équipements de mesure photométrique les plus utiles et les plus fonctionnels. Il s'agit d'un rack multifonctionnel qui permet aux utilisateurs de positionner manuellement divers échantillons de test et appareils de mesure pendant les évaluations photométriques et radiométriques des affichages. Pour le positionnement horizontal et vertical de l'objet testé, l'appareil est doté d'une fixation X-Y pratique. L'instrument utilisé pour la mesure est monté sur une autre plate-forme, ce qui permet de réaliser des mouvements sur l'axe Z pour une mise au point précise sur l'objet testé. Les deux fonctions sont intégrées dans une unité stable et robuste qui empêche tout désalignement et toute mesure accidentelle. Informations complémentaires - DTS 140 - LumiCam 1300 - TOP 200 Spécifications Modèle : DTS-400-110 Plage de traduction (X,Y,Z) : 855 x 586 x 512 mm Reproductibilité : ± 0,013 mm Test du mouvement des articles Horizontal (axe X) : 162 mm de chaque côté du centre Vertical (axe Y) : 167 mm (min) à 510 mm (max) Poids de l'article à tester : jusqu'à 25 kg avec centre de gravité au-dessus de la scène Plate-forme de focalisation Longueur de focalisation (axe Z) : 100* à 582 mm Construction Matériau : Aluminium anodisé noir *Distance entre la scène de l'article à tester et la monture UNC 1/4 sur la plate-forme de mise au point
