Pâte à joint SB6NX58-M500SI

pour brasageau cuivreà base d'argent

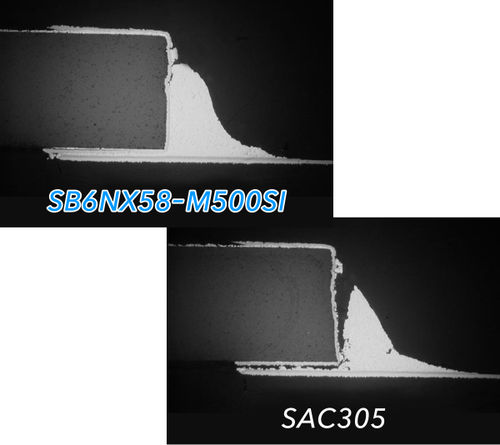

Excellente durabilité contre le stress du cycle thermique Idéal pour les environnements extrêmes Les joints de soudure de type SAC ne peuvent pas répondre aux exigences de durée de vie des produits pour les applications exposées à des températures élevées. Pour rendre possible un joint beaucoup plus solide et résistant à la fatigue, le renforcement en solution solide du réseau cristallin du Sn est facilité par l'ajout d'In et de Bi. ■ Éléments (Bi,In) ajoutés Recommandé pour la finition ENIG En ajoutant du Cu compatible avec le Ni, SB6NX forme une couche barrière de Ni et empêche efficacement l'épaississement de la couche IMC de Sn-Ni, réalisant ainsi une fiabilité élevée du joint avec la finition ENIG. ■ Effet de l'ajout de Cu Pour une meilleure fiabilité du joint En comparaison avec SAC305, SB6NX a une meilleure propriété d'élongation et est moins enclin à la déformation. Cela permet d'éviter la propagation des fissures au niveau du joint de soudure lors des cycles thermiques. Comme on le voit ci-dessous, SB6NX montre une résistance au cisaillement beaucoup plus élevée que SAC305 avec les substrats ENIG et OSP. ■ Résistance à la contrainte après T/C Tableau des performances du produit Nom du produit SB6NX58-M500SI Catégorie de produit Pâte à souder Composition Sn 3,5Ag 0,5Bi 6,0In 0,8Cu Point de fusion(℃) 202 - 204 Taille des particules（μm） 20-38 Viscosité（Pa.s） 200 Teneur en flux (%) 11.0 Teneur en halogénures(%) 0 Type de flux ROL0 (IPC J-STD-004A) Caractéristiques pour la distribution : SB6NX58-M500SID
