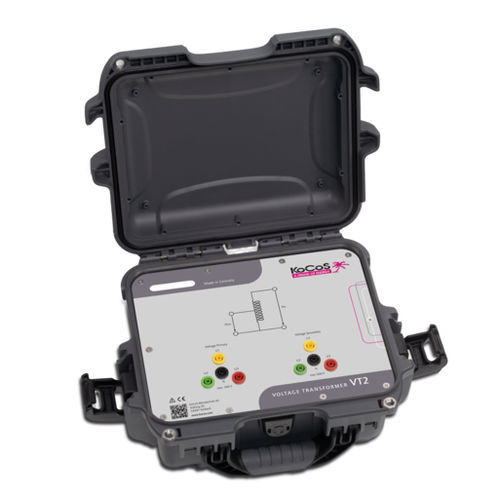

Système de test pour laboratoire Voltage Transformer VT2

pour réseau électriquepour machines et installations électriquespour l'industrie électronique

Test de relais dans les installations à basse tension jusqu'à 690 VLL En combinaison avec le transformateur de tension VT2, la tension de sortie maximale des systèmes d'essai ARTES peut être doublée de 300 VLE/520 VLL à 600 VLE/1040 VLL. Il est donc possible de tester directement des relais de protection avec une tension nominale allant jusqu'à 690 VLL. Le transformateur de tension triphasé VT2 se caractérise notamment par sa grande précision. Mais la protection de l'objet testé contre les surtensions a également fait l'objet d'une attention particulière. Haute précision et pratiquement indépendant de la charge Lors du développement du VT2, une attention particulière a été accordée au dimensionnement des transformateurs. Leur adaptation spéciale en ce qui concerne les enroulements, la section du fer et la géométrie a permis d'obtenir une grande stabilité de la tension et donc une grande précision sur une large plage de charge. Dans la plupart des cas, il n'est donc pas nécessaire de procéder à des mesures fastidieuses, ni de déterminer ou d'entrer le rapport de transformation avant chaque essai. Élimination de l'appel de courant pour éviter les résultats de mesure erronés Le courant d'appel courant lors de l'utilisation de transformateurs peut conduire à des résultats de mesure incorrects lors des tests des relais de protection. Grâce au nombre d'enroulements et aux noyaux de transformateur spécialement conçus, une élimination extrêmement efficace des appels de courant a pu être réalisée. Des tensions de sortie constantes sont disponibles dès le début du test et garantissent des résultats de mesure précis.
