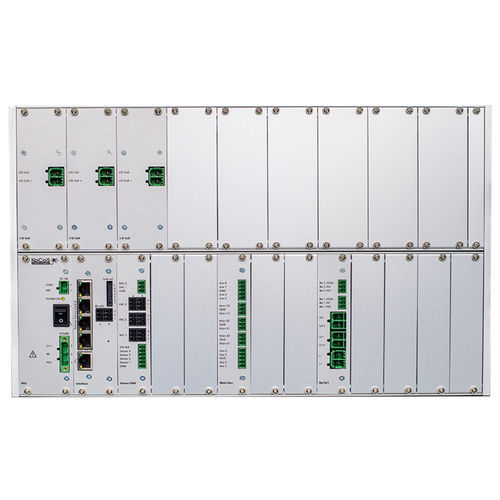

Appareil de test de courant ACTAS L series

anti-effractionde performanceautomatique

Système d'essai de haute précision pour les essais de fonctionnement de divers types d'appareils de commutation, y compris les disjoncteurs, les sectionneurs ou les interrupteurs de mise à la terre, quel que soit le type d'unité d'entraînement. Les entrées et les sorties sont connectées de manière flexible par l'intermédiaire d'un bornier, ce qui rend le système d'essai particulièrement adapté aux environnements de développement et de laboratoire ainsi qu'aux environnements de production. Le boîtier 19" permet à la fois un fonctionnement autonome et une installation dans une armoire système. Tous les paramètres électriques et mécaniques nécessaires à l'évaluation des performances de commutation sont mesurés en temps réel sans qu'il soit nécessaire d'ouvrir la chambre de contact principale ou l'unité d'entraînement. Les entrées permettent de mesurer des signaux analogiques, incrémentaux et binaires. Les 14 canaux de mesure des cartes de contacts principaux et auxiliaires permettent de mesurer simultanément 8 contacts auxiliaires, 6 contacts résistifs et 6 contacts principaux. Grâce à la commande monophasée des bobines de commande avec 1 sortie de commande pour les bobines de fermeture et 2 sorties de commande pour les bobines d'ouverture, l'ACTAS L260 peut être utilisé pour tester les disjoncteurs à moyenne et haute tension. Les sorties de contrôle numériques et analogiques permettent de contrôler automatiquement les sources de tension ou de courant, ce qui permet de réaliser des tests entièrement automatiques. Le système d'essai est contrôlé à l'aide du logiciel d'essai ACTAS 2.60. Sorties de contrôle : 2 x bobine d'ouverture 1 x Bobine de fermeture 3 x Ohm-mètre externe 1 x Boîte d'extension externe/source de tension 2 x Sortie de contrôle analogique 0...10 V 2 x Relais
