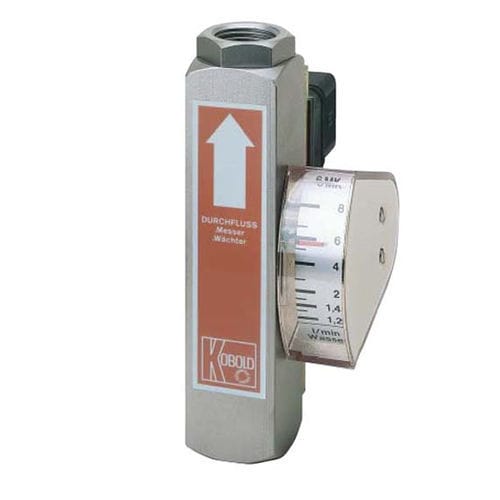

Contrôleur de débit magnétique SMV

à flotteurà ampoule reedpour eau

Les contrôleurs et indicateurs de débit de KOBOLD du type SMV fonctionnent selon le principe bien connu du débitmètre à flotteur, mais sans l’utilisation habituelle du tube de mesure cônique s’élargissant vers le haut. L’appareil, protégé par un brevet, comporte à la place un tube de guidage cylindrique qui est fraisé côniquement. De cette façon, les problèmes habituels de guidage du flotteur cylindrique dans le verre de mesure cônique sont éliminés. De par cette conception assurant un jeu constant, entre le flotteur et le tube de guidage, on a obtenu une réduction importante de la sensibilité à l’encrassement. Le flotteur renferme des aimants permanents pouvant actionner un contact reed se trouvant à l’extérieur. Le fluide en circulation est donc totalement séparé du contact électrique. En plus, le contact est moulé dans un boîtier réglable en hauteur, ainsi une détérioration du contact, même sous atmosphère agressive, est quasiment impossible. Par le passage du fluide, le flotteur est soulevé. S’il atteint, avec son champ magnétique, la lame du contact reed, le contact se ferme. Si le débit augmente, le flotteur se soulève d’avantage, au maxi jusqu’à la butée d’arrêt. Ainsi on évite que le flotteur ne quitte la zone de maintien du contact reed, c’est à dire que le contact reste fermé, assurant un comportement bistable. Pour les modèles SMV-2... et SMV-3... le champ magnétique actionne en outre un indicateur extérieur, c’est à dire séparée hermétiquement. Le débit, même en cas de hautes pressions, peut être mesuré précisément. Le champ magnétique et l’indicateur sont conçus de façon à ce que même en cas de changement brusque de débit, la transmission
