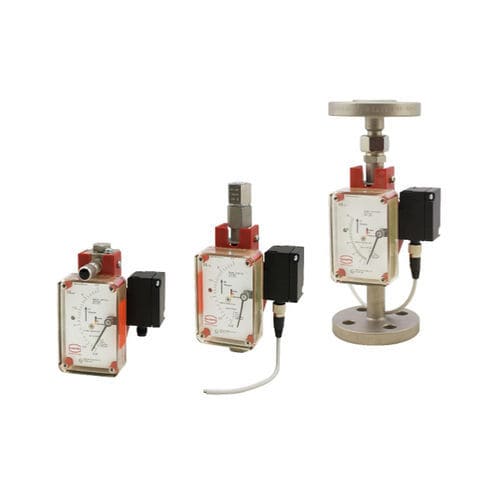

Débitmètre à flotteur KDS

magnétiquemassiquepour liquides

Le fluide circule de bas en haut dans le tube inox. Il soulève le flotteur aimanté qui, grâce à une vitesse suffisante, monte jusqu’à ce que le passage annulaire se formant entre le tube de mesure et le flotteur corresponde au débit. Les forces en action sont alors en équilibre et le flotteur reste dans une position qui correspond à une valeur de débit. La hauteur de la position du flotteur définie par le débit du fluide est alors transmise, par l’intermédiaire de l’aimant du flotteur, à un aimant circulaire solidaire de l’aiguille qui va donc pivoter pour indiquer le débit sur le cadran. Le débitmètre à section variable tout métal est composé d’un tube de mesure conique en inox, d’un flotteur mobile et d’une vanne de réglage du débit (seulement pour les modèles KDS-K/C).
