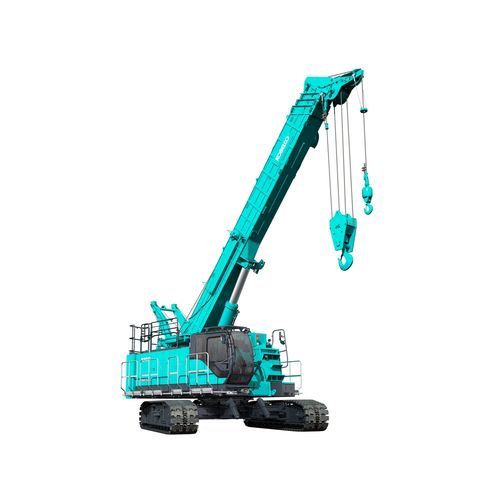

Flèche de la grue
Capacité de levage max. Capacité de levage : - 75 t x 3,0 m
Longueur max. Longueur : - 30,1 m
Treuil principal et auxiliaire Treuil
Vitesse max. Vitesse de la ligne : - 110 m/min (ligne simple sur la 1ère couche)
Traction nominale de la ligne (ligne unique) : - 68,6 kN {7,0 tf}
Diamètre du câble d'acier : - 22 mm
Longueur du câble : - 170 m (principal), 75 m (auxiliaire)
Type de frein : - Frein à disques multiples de type humide
Centrale électrique
Modèle : - MERCEDES-BENZ E9H01 (Daimler OM936LA)
Puissance du moteur : - 254 kW / 2000 min-1
Capacité du réservoir de carburant : - 400 litres
Vitesse de travail
Vitesse d'oscillation : - 2,5 min-1 {rpm}
Vitesse de déplacement : - 1,6 / 1,1 km/h
Système hydraulique
Pompes principales : - 2 pompes à piston variable + 2 pompes à engrenages
Pression max. Pression : - 31,9 MPa {325 kgf/cm2}
Capacité du réservoir hydraulique : - 791 litres
Poids
Poids en ordre de marche : - 70,2 t
Pression au sol : - 83,8 kPa (0,86 kgf/cm2)
Contrepoids : - 17,2 t
---
