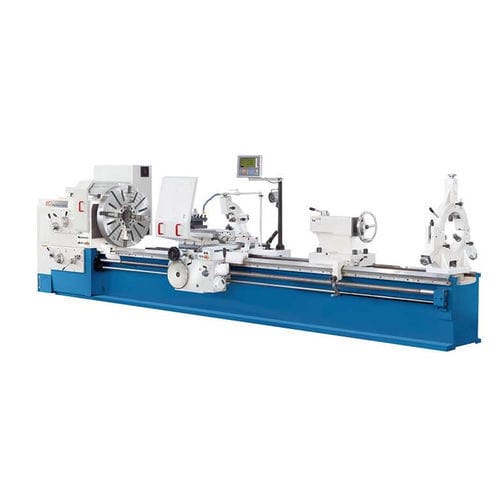

Tour conventionnel DL S 515/4000
horizontal3 axesA2-11

tour conventionnel
tour conventionnel
tour conventionnel
tour conventionnel
tour conventionnel
tour conventionnel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
conventionnel
Orientation de la broche
horizontal
Nombre d'axes
3 axes
Nez de broche
A2-11
Applications
pour usage intensif, pour pièce de grande dimension, pour pièces à grand diamètre
Performance
de haute précision, puissant
Diamètre

1 000 mm, 1 350 mm
(39,37 in, 53,15 in)

Vitesse de rotation

Max: 630 rpm
(3 958,407 rad.min-1)

Min: 5 rpm
(31,416 rad.min-1)

Longueur de la pièce

4 000 mm
(157 in)

Course X

520 mm
(20 in)

Course Z

3 700 mm
(146 in)

Avance rapide sur X

1 800 mm/min
(1 in/s)

Avance rapide sur Z

3 640 mm/min
(2 in/s)

Puissance nominale

22 kW
(29,9 hp)

Longueur hors tout

6 150 mm
(242 in)

Largeur hors tout

1 500 mm
(59 in)

Hauteur totale

1 600 mm
(63 in)

Poids

8 400 kg
(18 519 lb)

Description

Les tours de la gamme DL S sont légèrement plus petits que la gamme DL E Heavy, mais ils sont également conçus pour les grands diamètres de tournage et les grandes longueurs de pièces. Ils sont la solution pour l’usinage conventionnel de pièces jusqu’à 5 000 mm de longueur et plus de 720 mm de diamètre. Le banc de la machine particulièrement large et fortement nervuré supporte le poids élevé des pièces. L'embrayage multidisque permet à l’opérateur de contrôler la dynamique de démarrage de la broche et le déplacement rapide dans le support est particulièrement efficace avec les grandes longueurs de banc. Entrepointes jusqu’à 5 000 mm Moteur haute performance Vitesse de broche réglable en 4 niveaux Avance rapide sur les directions X et Z Les prismes de guidage trempés par induction et rectifiés assurent une précision à long terme et une usure minimale Broche massive avec broche principale de haute précision sur paliers coniques à rouleaux et 100 logements de mandrin, qui convainc par son exceptionnelle stabilité sous charge Fonctionnement très souple même avec des vitesses élevées Enclenchement joystick pour X- et Z- avance directement sur le support Un pignon de transmission manuel à 4 vitesses, une technique de régulation de fréquence de haute qualité combinés à un moteur puissance de la broche principale permettent un ajustement exact de la vitesse de rotation et un couple élevé pour l’usinage lourd La marche rapide sur les axes X et Z permet un positionnement rapide du traînard et réduit les temps morts Le couple de surcharge réglable dans la zone de verrouillage protège le mécanisme d’avance des dommages et des pertes Commande centrale pour vitesses et avances
