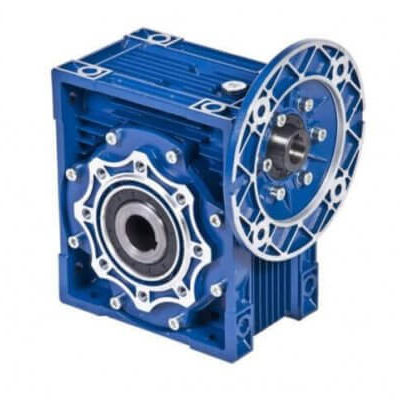

Réducteur à vis sans fin RV series

orthogonal200 - 500 Nm100 - 200 Nm

CARACTÉRISTIQUES : 1. Boîte de vitesses de qualité en alliage d'aluminium, légère et non rouillée 2. 2 matériaux de roue à vis sans fin en option : Bronze à l'étain (Stannum) ou alliage de bronze à l'aluminium 3. Pièces standard et très flexibles pour les configurations d'arbre et l'interface de la bride du moteur 4. Plusieurs options de montage possibles 5. Faible bruit, grande efficacité dans la dissipation de la chaleur Puissance nominale:0.06KW~15KW Couple nominal : 1,8~1760N.m Rapport nominal:5~100 Arrangement d'engrenages : roue et arbre à vis sans fin Boîtier : alliage d'aluminium ou fonte Position des arbres : angle droit INSTALLATION : Monté sur bride Sur pied Bras de torsion monté LUBRIFICATION : Lubrification à la graisse Lubrification par bain d'huile et par barbotage REFROIDISSEMENT : Refroidissement naturel 1. Le logement : Boîte de vitesses en alliage d'aluminium moulé sous pression (RV025~RV090) Boîte de vitesses en fonte (RV110~RV150) 2. Roue à vis sans fin : Alliage de bronze à l'étain (stannum) usable, alliage de bronze à l'aluminium 3. Arbre à vis sans fin : acier 20Cr, cémentation, trempe, rectification, dureté de surface 56-62HRC, 0,3-0,5mm de couche cémentée restante après rectification précise 4. Configurations d'entrée : Équipé de moteurs électriques (moteur CA, moteur frein, moteur CC, servomoteur) Bride moteur IEC B5/B14 NEMA C Frame Motor Flange Entrée d'arbre solide 5. Configurations de sortie : Sortie à arbre creux claveté Arbre creux avec bride de sortie Sortie d'arbre solide enfichable 6. Options : Extension arrière de l'arbre à vis sans fin, Arbre de sortie simple, Arbre de sortie double, Bride de sortie, Bras de couple, Couvercle anti-poussière 7. Peinture de la boîte de vitesses : Boîte de vitesses en alliage d'aluminium : Après grenaillage, traitement anticorrosion et phosphatation, peinture de couleur bleu gentiane RAL 5010 ou gris clair RAL 7035 Boîte de vitesses en fonte : Après avoir été peinte avec de la peinture rouge antirouille, peindre avec la couleur du bleu gentiane RAL 5010
