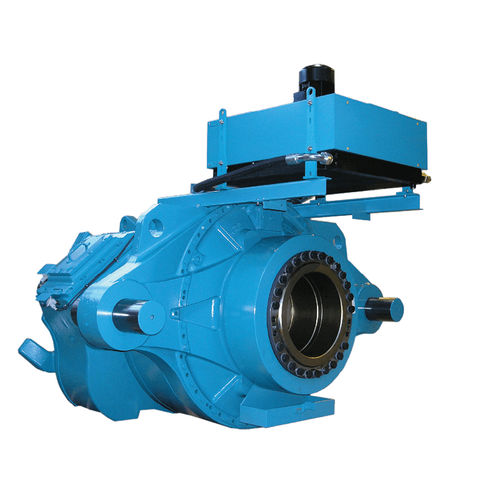

Réducteur à engrenages cylindriques

coaxialà arbre creuxà arbre plein

Le réducteur à trois anneaux est un mécanisme de transmission avancé dont la version de base est composée d'un arbre de sortie, de deux arbres d'entrée et de trois plaques d'entraînement annulaires. CARACTÉRISTIQUES : 1. Capacité de charge élevée, performances supérieures, longue durée de vie 2. Rapport de transmission large et dense, rapport de réduction à 1 étage 11~99, rapport de réduction à 2 étages maximum 9801 3. Fonctionnement souple, faible bruit, peu de vibrations, le bruit est inférieur à 78 dB, et l'amplitude des vibrations est inférieure à 0,025 mm 4. Haute efficacité, en une seule étape 92 %~96 5. Structure compacte, poids léger 6. Plusieurs configurations d'arbres. Les deux sections d'entrée du mécanisme de transmission à trois anneaux peuvent être intégrées avec une paire d'engrenages hélicoïdaux ou une paire d'engrenages coniques en spirale 7. Positions de montage et connexions multiples, combinaison à plusieurs étages, tailles et configurations personnalisables LES CONFIGURATIONS D'ENTRÉE : Entrée d'arbre solide claveté Intégré avec le moteur électrique LES CONFIGURATIONS DE SORTIE : Sortie à arbre plein cylindrique claveté Sortie d'arbre solide conique claveté Sortie d'arbre solide à cannelures hélicoïdales Sortie d'arbre creux cylindrique claveté Sortie d'arbre creux conique claveté Sortie d'arbre creux à cannelures hélicoïdales 1 Ratio d'étape : 11~99 Ratio en 2 étapes : Maximum 9801 Couple de sortie : Maximum 938kN.m Paramètres:Personnalisable Monté : Montage horizontal/vertical PRINCIPALES OPTIONS : Lubrification par immersion et projection d'huile Lubrification de l'huile en circulation Refroidissement naturel Dispositifs de refroidissement auxiliaires INSTALLATION : Montage horizontal Montage vertical NOTES : 1. Le réducteur à trois anneaux est applicable au service continu, au service intermittent, au service de courte durée 2. Huile lubrifiante recommandée : Huiles pour engrenages à pression extrême (EP) N110~N200 Graisse semi-fluide pour service intermittent
