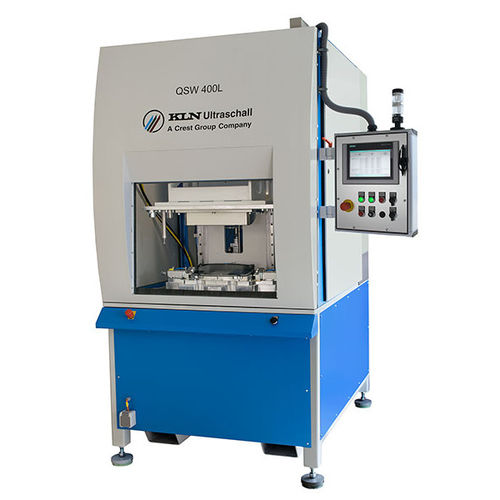

Machine de soudage laser QSW 400 L

automatiquesur pieds

La KLN QSW 400 L est une machine de soudage laser quasi-simultané utilisant le principe du soudage par faisceau laser croisé. Le soudage quasi-simultané combine le soudage de contours et le soudage simultané. Un scanner composé d'un miroir et d'une unité de collimation (module optique permettant de créer une trajectoire de faisceau parallèle) dirige le faisceau laser focalisé à grande vitesse plusieurs fois sur le contour de la soudure. Grâce à cette vitesse élevée, toutes les zones du contour de soudure sont presque simultanément chauffées et fondues. La partie irradiée entre en contact avec la matière fondue de l'autre partie. Par conduction thermique, la partie irradiée est également fondue dans la zone de soudage. Par une pression de soudage simultanée sur les deux partenaires, les pièces sont pressées l'une contre l'autre et reliées (soudées). La KLN QSW 400 L est une machine de soudage laser modulaire. L'avantage de la structure modulaire est que la machine de soudage laser centrale peut rester inchangée dans les différentes tâches de soudage et que seuls le boîtier et la structure du cadre doivent être adaptés à la tâche de soudage réelle. Ainsi, il est toujours possible d'utiliser un appareil de soudage au laser qui a fait ses preuves. En outre, les adaptations à d'autres tâches de soudage peuvent être facilement intégrées, par exemple avec une table rotative, un porte-outil, un convecteur ou une table coulissante. Le laser Laser à diode refroidi à l'eau avec une puissance de sortie optique de 300 W Longueur d'onde 980 nm ±10 nm Faisceau pilote à 650 nm ±15 nm (<1 mW) Fibre optique adaptée à la longueur d'onde 780-1030 nm Distance focale de collimation 58 mm Distance focale de l'objectif f-theta 635 mm Distance de fonctionnement 728 mm Champ opératoire (champ de balayage) 415 mm x 415 mm
