Vanne à boisseau sphérique

pneumatiquede contrôled'arrêt

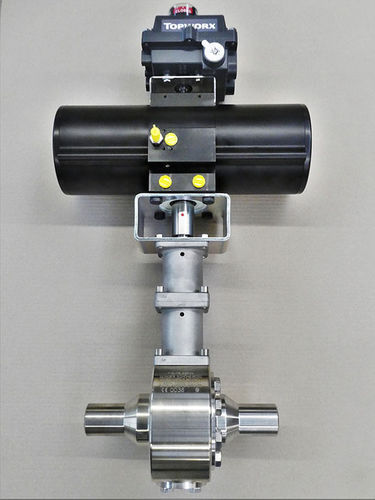

Dans les centrales électriques classiques, telles que les centrales au charbon ou au gaz, l'eau est chauffée par combustion dans le générateur de vapeur. La vapeur qui en résulte est utilisée pour entraîner des turbines à très haute pression et température. Un générateur est couplé à ces turbines, qui convertit l'énergie mécanique en énergie électrique. La vanne à bille de KLINGER Schöneberg avec embouts à souder type INTEC K211-S-HT DN40 PN160 est utilisée à cet effet. La vanne à boisseau sphérique a été spécialement conçue pour l'application de ventilation et de drainage de la vapeur surchauffée dans les centrales électriques conventionnelles avec des conditions de processus de 325°C et une pression de fonctionnement de 27,5 bars. Pour protéger l'unité d'automatisation (composée d'un actionneur pneumatique à simple effet et d'un boîtier de fin de course Topworx) d'une température excessive, un pont de montage et deux extensions de tige d'une hauteur totale d'environ 300 mm ont été construits en combinaison. La variante utilisée est un robinet à boisseau sphérique à siège métallique monté sur tourillon avec des bagues de siège à ressort des deux côtés. La bille et les sièges sont fabriqués en Superduplex (1.4980) et revêtus d'un alliage dur à base de nickel (SC4) par pulvérisation thermique suivie d'une fusion pour produire un matériau dur non poreux. Cela permet d'obtenir la plus grande résistance du système bille-siège lors des cycles thermiques. Cela garantit un joint étanche fiable et un fonctionnement sans entretien, même dans les applications à cycles de fonctionnement élevés, ce qui est crucial dans les centrales électriques.
