Vanne à boisseau sphérique

à commande pneumatiquede contrôle3-pièces

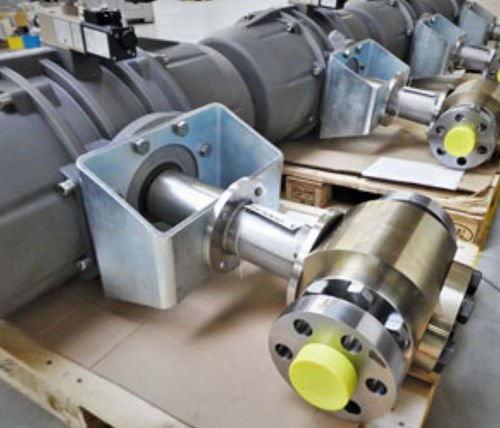

Robinets à bille haute pression Les processus exigeants nécessitent des vannes à bille haute pression particulièrement fiables. Les robinets à boisseau sphérique de KLINGER Schöneberg avec joint en métal pur sont conçus pour des conditions extrêmes et sont également utilisés dans les applications d'hydrogène. Les vannes à boisseau sphérique 3 pièces éprouvées de la technologie du système INTEC, type INTEC 117G-S-HT/11-S, sont montées sur tourillon, avec des joints métalliques à ressort des deux côtés et pour la classe de pression PN325. Le matériau du corps en RA4 et le raccordement de la tuyauterie par brides vissées et joint de lentille sont conformes à la directive haute pression BASF-WN 18-011. La particularité de la conception réside dans le fait que la tige, la bille et le tourillon sont fabriqués en une seule pièce à partir du matériau Superduplex et revêtus d'un alliage dur à base de nickel par pulvérisation thermique suivie d'une fusion pour obtenir un revêtement dur sans pores, ainsi que les bagues de siège. Au total, 2 robinets à boisseau sphérique de taille DN30 et 4 robinets à boisseau sphérique de taille DN58 ont été livrés, chacun avec une extension de tige et un actionneur pneumatique. Étant donné que le client final se trouve en Chine, un certificat TSG a été exigé pour la livraison, qui couvre désormais la gamme de pression jusqu'à 420 bars. Robinets à bille haute pression INTEC 117G-S-HT/11-S PN325 en taille DN58 Robinets à bille haute pression INTEC 117G-S-HT/11-S PN325 dans la taille DN30
