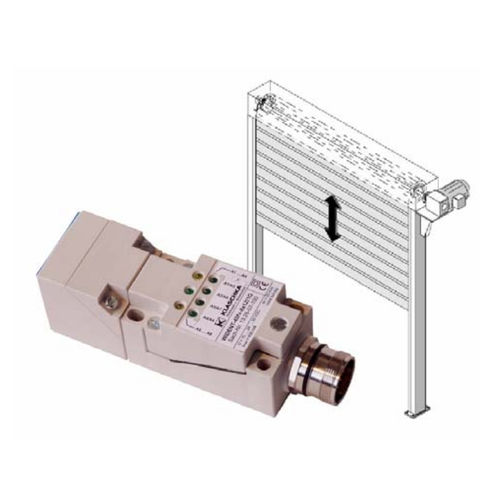

Détecteur de position WINDENT/P series

RFID

Les interrupteurs de fin de course, qui sont actionnés par des cames fixées à la partie mobile de la machine, sont fréquemment utilisés pour détecter facilement les mouvements linéaires ou rotatifs des machines et des systèmes. Dans ce cas, il n'est possible pour le système de commande de la machine d'affecter le signal de l'interrupteur de fin de course de manière définitive à la position que si un interrupteur de fin de course distinct est utilisé pour chaque position. En utilisant des capteurs WIDENT/P basés sur des transpondeurs, connus par exemple dans la technique de sécurité sous le nom d'interrupteurs de sécurité SIDENT sans contact, il est possible de détecter plusieurs positions différentes avec un seul capteur. Un autre avantage dans ce cas est l'insensibilité à l'encrassement, au mauvais réglage et à la manipulation et l'évitement des composants susceptibles de s'user . Fonction et configuration Des éléments d'actionnement basés sur des transpondeurs sont fixés à la partie mobile de la machine à la place des cames de commande, de sorte que le WIDENT/P, qui est monté sur la partie fixe de la machine, peut détecter les éléments d'actionnement et lire leurs informations intrinsèques lorsqu'ils passent devant. Un code spécifique est attribué à chacun des éléments d'actionnement de sorte que le détecteur de position du WIDENT/P puisse détecter quel élément d'actionnement se trouve actuellement dans sa plage de lecture en fonction du code. Un signal de commutation de sortie associé, qui peut être traité dans le système de commande de la machine, est généré dans le WIDENT/P en fonction des informations lues.
