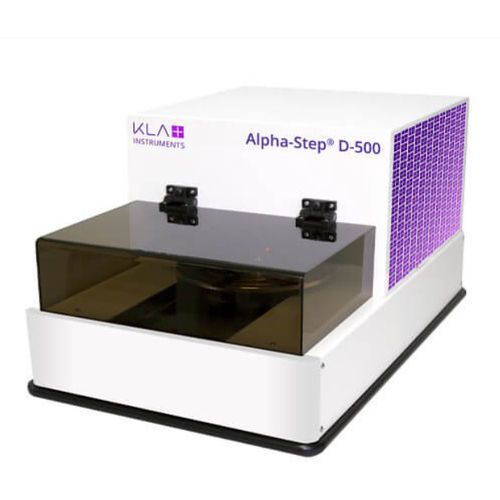

Profilomètre optique Alpha-Step D-500

3Dà styletpour mesure de rugosité

Le profileur à stylet Alpha-Step D-500 prend en charge les mesures 2D de la hauteur de marche, de la rugosité, de l'arc et des contraintes. La technologie innovante du capteur à levier optique offre des mesures de haute résolution, une grande portée verticale et une faible capacité de mesure de la force. Un avantage de la technique de mesure au stylet est qu'il s'agit d'une mesure directe, indépendante des propriétés du matériau. La force réglable et le choix du stylet permettent des mesures précises d'une grande variété de structures et de matériaux. Cela permet de quantifier votre procédé pour déterminer la quantité de matière ajoutée ou enlevée, ainsi que tout changement de structure en mesurant la rugosité et la contrainte. Zoom sur l'image de la rugosité des cellules solaires Caractéristiques Hauteur de marche : Nanomètres à 1200µm Faible force : 0,03 à 15 mg Vidéo : Caméra couleur haute résolution 5MP Correction de la distorsion trapézoïdale : Supprime la distorsion due à l'optique de vue latérale Correction de l'arc : Elimine les erreurs dues au mouvement en arc de cercle de la tige de palpage Taille compacte : Le plus petit encombrement du système pour un stylet de table Le logiciel : Interface logicielle conviviale Graphique montrant les mesures de la hauteur des marches Applications Hauteur des marches : Hauteur des marches 2D Texture : rugosité et ondulation 2D Forme : arc et forme en 2D Le stress : Contrainte en couche mince 2D
