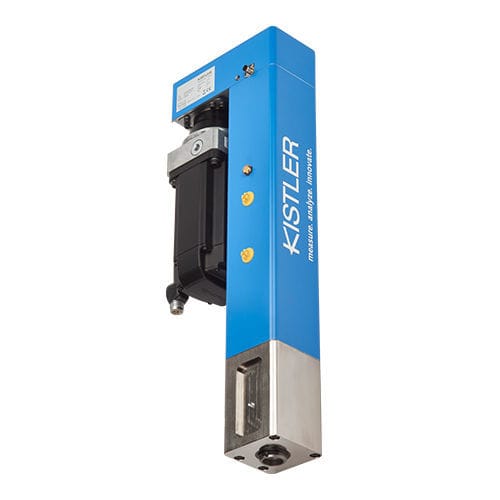

Module d'assemblage avec capteur de force intégré 2163A055200220NT

servocommandé

- Plage de mesure : 55 kN - Course de 200 mm - Vitesse 220 mm/s, sans frein de maintien (N) Le module d'assemblage NCFC Type 2163A... avec capteur de force à jauge de contrainte intégré pour des forces d'assemblage de 55 kN (taille 1) et 80 kN (taille 2) est spécialement adapté aux processus d'assemblage et d'assemblage contrôlés en force et en déplacement.Module d'assemblage au poids optimisé avec un espace d'installation réduit pour un poids optimal et une conception barycentrique au niveau du bras d'un robot. Les boîtiers à poids optimisé du Type 2163A... comprennent un capteur de force à jauge de contrainte avec un circuit imprimé amplificateur intégré. Le mouvement est effectué par une broche filetée entraînée par un servomoteur relié par une courroie et une boîte de vitesses. Un encodeur absolu pour un positionnement précis est intégré dans le moteur d'entraînement. Le moteur est un servomoteur à courant alternatif à commutation électrique qui est piloté par un servo-amplificateur. Ce servo-amplificateur fournit une vitesse constante, indépendamment de la charge. Les fonctions standard telles que le pressage de bloc, le pressage de position et le pressage contrôlé par retour d'effort ainsi que le positionnement intermédiaire sont prises en charge. Un frein de maintien pour NCFC est disponible en option.
