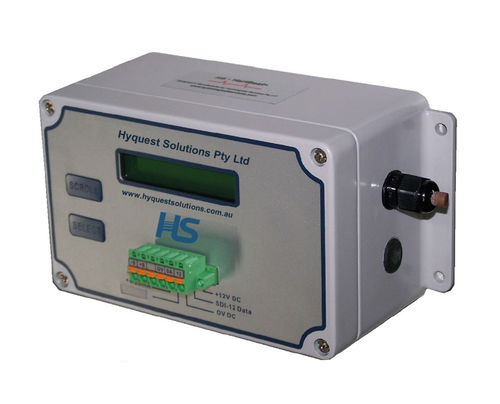

Module d'interface HART HTB1Plus

Modbus

L'interface "HART vers SDI-12 / Modbus" de HyQuest Solutions permet de connecter n'importe quel dispositif HART 4-20mA à un enregistreur de données SDI-12 et/ou à un Modbus RTU RS485, offrant ainsi la meilleure précision disponible avec le protocole HART. (Voir le bulletin séparé HBT1 Plus pour plus de détails). Alimentation - +10V à +30V DC Protection contre les surtensions avec un polyfusible réarmable. Protection contre les inversions de polarité. Met l'interface Hart hors tension pour économiser l'énergie. Puissance la plus faible Hart off @ 0mA = 7mA min Fonctionnement complet Hart on @ 4mA = 18 mA Fonctionnement complet Hart on @ 20mA = 44 mA max Interface Hart - +16V DC (même lorsque la source d'alimentation est +10 V) Courant limité à 30mA - en cas de court-circuit. Utilise les commandes Hart pour récupérer des informations et définir la configuration. (Permet la connexion d'un Vega Connect Master externe en fournissant une alimentation +16V DC et sans communication - sélection par DIP Sw) Interface #1 - SDI-12 (Conforme à SDI-12 V1.3) Interface n°2 - Sélectionnez via le commutateur DIP 1-1, soit : SDI-12 V1.3 OU Interface Modbus RS485 (2 fils) Indicateurs - - LED 1 Bleu = Hart Comms Rouge = Batterie faible Vert = Batterie OK - LED 2 Rouge = Comms SDI-12 #1 - LED 3 Rouge = Comms SDI-12 #2 Vert = Comms Modbus Options sélectionnables par l'utilisateur - Interrupteurs DIP internes (se référer au manuel d'instructions pour plus de détails) Connexion - Bornes à vis 12 voies enfichables et bornes à vis 3 voies enfichables (voir le manuel d'instructions pour plus de détails). Température de fonctionnement - 40°C à +70°C Environnement - IP65 Dimensions - 120mm x 90mm x 55mm (L x l x p)
