Circuit imprimé
Ajouter à mes favoris
Ajouter au comparateur
Description

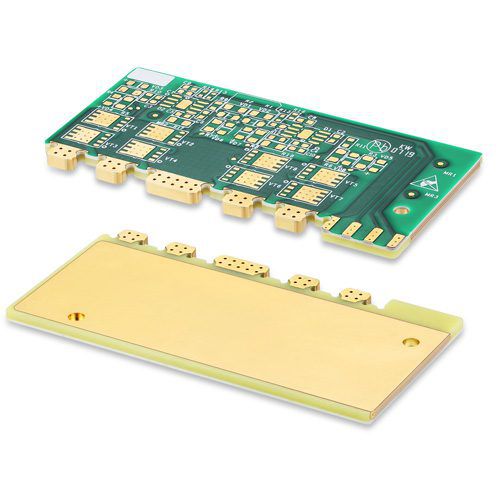

Copper Inlay permet la dynamique des conceptions FR4 et la gestion thermique des MPCB. Ceci est réalisé en intégrant des inlays en cuivre dans le PCB. Kinwong dispose d'une large gamme de types et de capacités pour vos besoins de conception.
Forme des inlays : "I， U， T
Taille des incrustations (X*Y) : 5mm*5mm~40mm*100mm
Epaisseur de l'incrustation (Z) : 0.5mm~2.5mm
Tolérance de la dimension de l'incrustation : Axe X/Y：±50um ; axe Z：±30um
Différence de hauteur : ±30um
Entre l'incrustation et les conducteurs : Min. 0.35 mm
---
