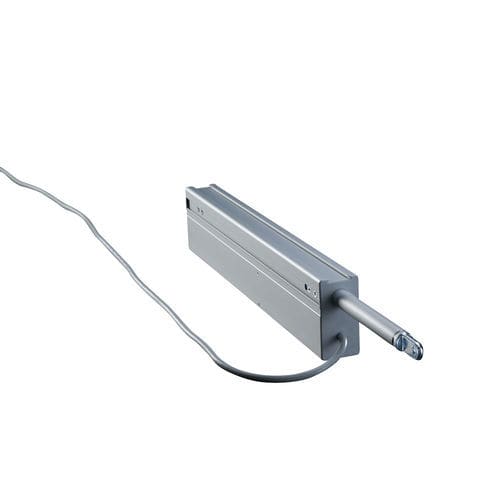

Actionneur linéaire M3/...-500: 250N/LA/EV1/AC

électriqueà tirantsAC

Fonctionne avec une tension de réseau de 230 V et est donc sans régulateur de puissance Contact libre de potentiel pour le message "Pas fermé" (le contact se ferme lorsqu'on quitte la position FERMÉ) Données techniques Caractéristiques électriques Tension nominale 230 V AC/50 Hz (-15 %/+10 %) Courant nominal environ 0,2 A Coupure coupe-circuit électronique, intégré Classe de protection II Propriétés mécaniques Longueur de course env. 82, 300, 500 et 750 mm Force de pression max. 500 N Force de traction max. 250 N Force de verrouillage 2000 N Vitesse de défilement environ 10 mm/s Cycle de travail ED 30 (10 min) Durée de vie > 10 000 cycles Dimensions (L x L x H) (course + environ 133 mm) x 82,5 x 41 mm ; Longueur minimale d'installation 433 mm Raccordement électrique Raccordement 5 x 0,75 mm², longueur env. 1,60 m, gris Installation et conditions ambiantes Plage de température ambiante de -5 °C à +75 °C Catégorie de protection IP 44 En fonction des armoires de commande utilisées, il faut tenir compte des courants accrus du couple de démarrage lors du dimensionnement de l'alimentation électrique et de la section des câbles des lignes d'alimentation du moteur. Un fonctionnement fiable est garanti en cas de raccordement à des unités de commande appropriées du même fabricant. Pour le fonctionnement sur des systèmes de commande d'autres fabricants, la conformité à la sécurité fonctionnelle doit être demandée. Les variateurs sont équipés d'une alimentation à découpage intégrée pour un fonctionnement sur une tension de réseau de 230 V CA. Des contacts de commutation et de relais appropriés doivent donc être utilisés pour commander les variateurs.
