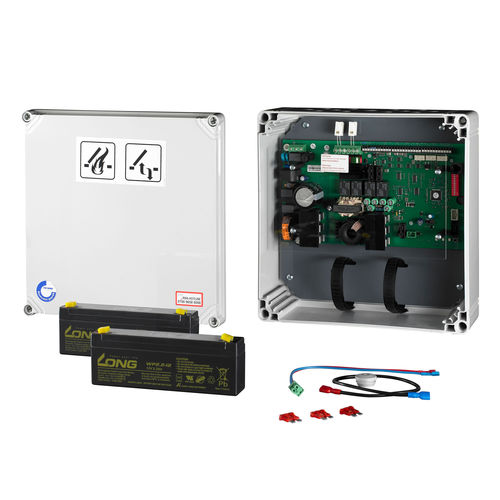

Tableau de commande RWA 4 A

Avantages/Caractéristiques : sortie de courant de 4 A Complet avec la fonction "Ventilation journalière Un groupe SHE (RG) et deux groupes de ventilation (LG) Interface de service PC pour les options de configuration avancées Minuterie de service intégrée Alimentation électrique 24 V CC intégrée, batteries de secours et bloc de charge, fonctionnement en parallèle, disponibilité opérationnelle de 72 heures en cas de coupure de courant Surveillance des circuits de détection (détecteurs automatiques et points d'appel manuels SHE), des batteries de secours et des entraînements connectés Possibilité de mettre en cascade jusqu'à 8 panneaux de contrôle Interrupteur DIP pour le réglage des fonctions spéciales Testé par le TÜV Testé selon la norme EN 12101-10 Données techniques : Caractéristiques électriques Alimentation électrique primaire Tension d'alimentation : 230 V AC/50 Hz, (±10 %), avec fusible séparé Tension du système : 27 V DC (nominal) (-25 % /+10 %) Consommation électrique : environ 150 W pour un courant de sortie de 4 A Consommation électrique (en veille) : < 5 W Borne de raccordement Borne à vis : max. 2.5 mm² Fusible : Secteur : 230 V AC ; T 3,15 A/H, circuit moteur FKS 10 A Alimentation secondaire Batterie rechargeable 2,2 Ah Courant de sortie après 72 heures en mode d'alimentation de secours 4 A pendant 180 secondes (selon DIN EN 12101-10) Sortie : Tension 27 V DC (nominale), (-25 % /+10 %) lissée Puissance Pmax = 108 W, Pmin = 0 W Courant (nominal) : Actionneurs : 4 A à ED 30, sortie séparée par fusible, électro-aimants de maintien : 1 A à ED 100 à ED 100 Ouverture/fermeture : Inversion de la polarité de la tension Déclenchement automatique dans le sens OUVERT/FERMÉ : après 3 minutes (en mode ventilation) Surveillance de la ligne : par diodes Borne de raccordement : max. 6 mm², borne à vis Fusible : FKS 10 A
