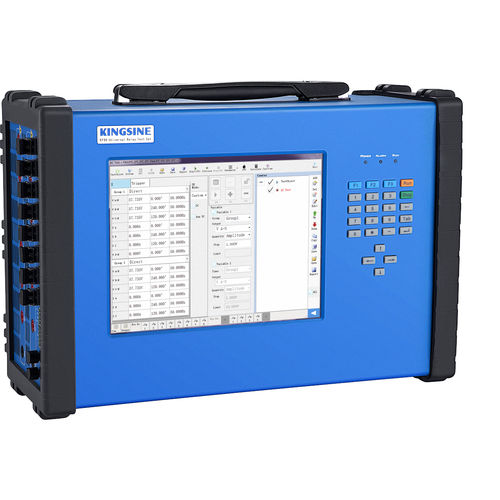

Appareil de test de sécurité électrique KF86

automatiquecontrôlable par PCpour relais de protection

KF86 - Ensemble de test pour relais intelligents Article n° : 203009 Poids léger : 10 kg, facile à transporter en vol. Canaux de sortie analogique 6x20A, 6x130V. Ensemble de test de relais compact à 6 phases avec une grande précision et une solution complète (conforme à la valeur échantillonnée IEC61850 et GOOSE), répondant entièrement à toutes les exigences de détection et de débogage des IED IEC61850, des unités de fusion, des systèmes de contrôle de station et des relais de protection traditionnels. Caractéristiques : ● - Avec sortie simultanée de messages SMV analogiques (tension 6x130V, courant 6x20A) et IEC61850 ; ● - Ordinateur industriel à processeur double cœur intégré, disque dur SSD de grande capacité intégré ; système d'exploitation Embedded Windows 7 ; écran LCD 9,7 pouces en couleur véritable, résolution 1024×768, fonctionnement sur écran tactile. Peut fonctionner en ligne ou hors ligne ; ● - Fournit 8 paires de ports optiques LC, peut transmettre et recevoir 36 canaux de valeurs d'échantillonnage de format d'image IEC61850-9-1, IEC61850-9-2 ; avec fonction de test de puissance optique ; ● - Fournit 6 ports optiques de sortie ST et 2 ports optiques de réception ST, qui peuvent émettre 6 ensembles de messages de valeurs échantillonnées conformes au format IEC60044-7/8 (FT3) ; peut recevoir 2 ensembles de messages de valeurs échantillonnées au format FT3 de la spécification IEC60044-7/8 ; ● - Peut souscrire/publier des informations ou des sorties GOOSE, recevoir des commutations et réaliser des tests de protection en boucle fermée ; ● - Simule une sortie à bas niveau à 12 canaux pour tester la protection de l'entrée à bas niveau ; ● - Démarrage pour simuler l'IED afin de libérer activement le GOOSE, signaux de valeur échantillonnés, pour éliminer le processus de réinitialisation du dispositif testé causé par l'interruption de la liaison après l'arrêt du test ;
