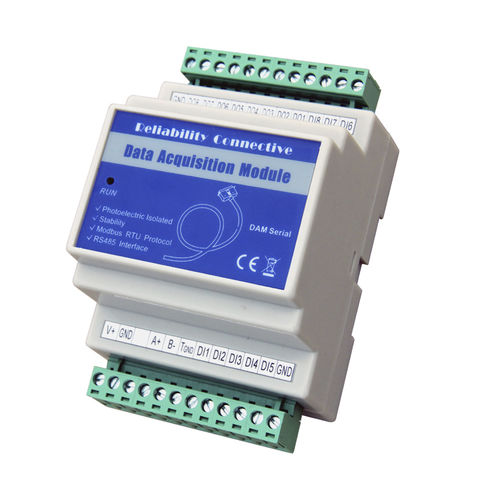

Module de sortie numérique DAM144

Modbus RTUTTLRS485

Le DAM144 est destiné à contrôler 24 sorties numériques triodes (50V/100mA, peut être une sortie TTL ou Pulse). Il supporte le protocole Modbus RTU sur le port série RS485. Il est alimenté en 10~30VDC. Le DAM144 est largement utilisé dans les systèmes de contrôle de l'automatisation industrielle. Par exemple : Station de base d'émission-réception, salles des générateurs diesel, salle des machines, sous-stations de transformation, salles d'équipement de télécommunication, systèmes d'alimentation électrique, etc. Le DAM144 est un module d'acquisition de données de classe industrielle, de haute fiabilité, de faible consommation d'énergie, de grande stabilité et de haute précision. Le DAM144 avec coque ignifuge, rail DIN standard de 35 mm facilite l'installation dans les champs. Principales caractéristiques Ø 24 sorties numériques pilotables (triode, pas de relais, 50V/100mA), peuvent être configurées en sortie TTL ou en sortie impulsionnelle (largeur d'impulsion 0.1~20S) ; Ø Alimentation électrique à large gamme avec protection de la connexion contre l'inversion de polarité ; Ø Protocole Modbus RTU ; Ø Circuit de protection ESD pour le port série RS485 ; Ø Utilisation de puces de qualité industrielle ; Ø Un chien de garde intégré assure sa fiabilité ; Ø La protection contre la foudre lui assure une stabilité ; Ø Les LED d'indication d'état facilitent la programmation dans les archives. Puissance nominale d'entrée 10~30VDC(Tension de crête must≤40V) Consommation d'énergie Généralement ≤3W Protocole de communication Modbus RTU Adresse Modbus 1~247 Format des données n,8,1 ; e,8,1 ; o,8,1 ou n,8,2 Interface de communication RS485 Taux de baud 1200, 2400, 4800, 9600, 19200, 38400Bps Production possible 16 sorties numériques pilotables (triode, pas de relais, 50V/100mA) Type isolé Alimentation / RS485 Le port série et la sortie pilotable utilisent le même GND, sans isolation. Tests de résistance Sortie / Coque : 2000VAC/min ; 500VDC>100 MΩ Type d'installation Rail DIN 35 mm Température de fonctionnement -20~70℃ ;
