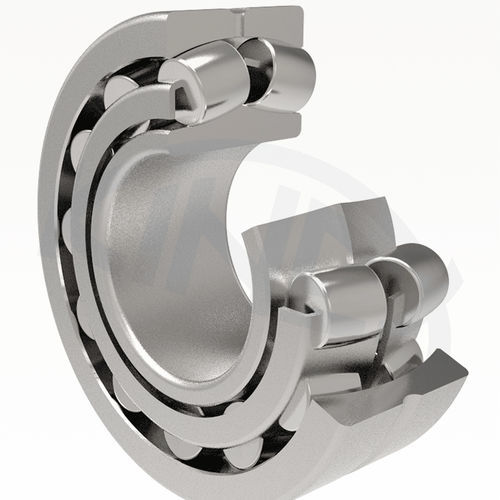

Roulement à rouleaux sphériques 2 series

radialaxialà deux rangées

Les roulements à rotule sur deux rangées de rouleaux sont capables de supporter une charge radiale importante et une charge axiale simultanée dans les deux sens. Ces roulements sont composés d'un grand nombre de longs fûts symétriques de grand diamètre disposés sur deux rangées avec un chemin de roulement sphérique commun sur la bague extérieure. La forme sphérique du chemin de roulement sur la bague extérieure permet un désalignement angulaire des bagues pendant le fonctionnement et assure ainsi une répartition uniforme de la charge sur les éléments roulants, même en cas de faible inclinaison de l'arbre ou de désalignement axial des surfaces des bagues. Ces paramètres uniques permettent aux roulements à rotule sur rouleaux d'atteindre leurs objectifs : Des températures de fonctionnement plus basses et des révolutions plus élevées, Transmission d'une charge axiale plus importante, Une durée de vie plus longue Les dimensions limites des roulements à rotule sur deux rangées de rouleaux sont spécifiées dans les tableaux de dimensions et correspondent aux exigences internationales ISO 15 en matière de dimensions. La désignation des roulements dans la conception de base est indiquée dans les tableaux de dimensions. Les différences par rapport à la conception de base sont indiquées par des symboles supplémentaires.
