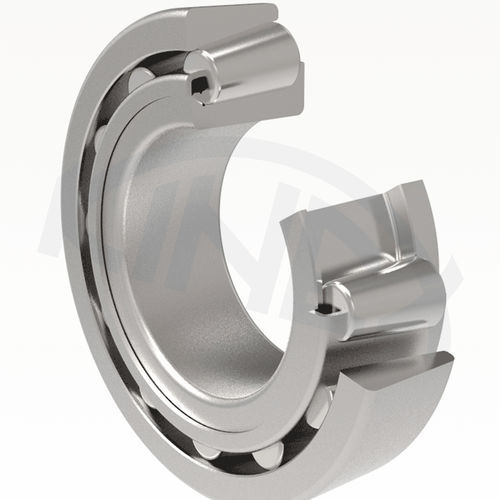

Roulement à rouleaux coniques 3 series

radialaxialà une rangée

Les roulements à une rangée de rouleaux coniques comportent une rangée de rouleaux coniques reposant sur la nervure de guidage de la bague intérieure avec leurs faces fonctionnelles. En raison du grand nombre de rouleaux coniques, ces roulements ont une capacité de charge élevée dans les directions radiale et axiale. La capacité de charge axiale dépend de l'amplitude de l'angle de contact. Les roulements à une rangée de rouleaux coniques sont généralement constitués d'une paire de roulements. Un seul roulement ne peut supporter la charge axiale que dans une seule direction. Les roulements sont séparables. La bague intérieure (cône) avec des rouleaux coniques et une cage constitue une unité de montage. La bague extérieure (cuvette) est l'autre unité d'assemblage. Les roulements à une rangée de rouleaux coniques sont fabriqués en dimensions métriques et en dimensions en pouces. Les dimensions limites des roulements à une rangée de rouleaux coniques métriques indiquées dans les tableaux de dimensions correspondent à la norme dimensionnelle internationale ISO 355. Les dimensions limites des roulements à une rangée de rouleaux coniques en pouces indiquées dans les tableaux de dimensions correspondent à la norme américaine AFBMA Standard 19.2 (USA). La désignation des roulements de conception standard est indiquée dans la partie tableau de cette publication. La marque supplémentaire X utilisée sur les roulements de la série 320 signifie que les dimensions principales ont été modifiées conformément aux recommandations des normes internationales ISO. Les roulements à une rangée de rouleaux coniques sont équipés d'une cage en acier embouti qui n'est pas marquée.
