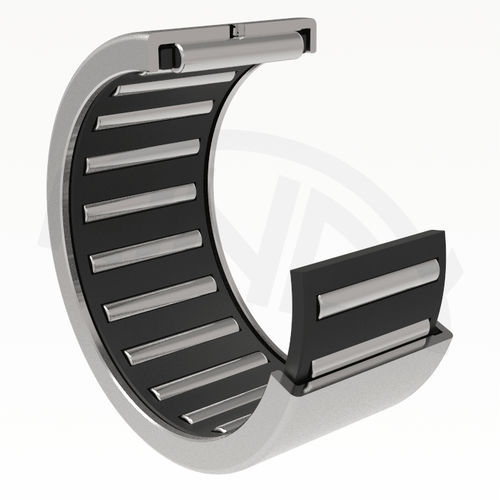

Douille à aiguille radiale

Les douilles à aiguilles ouvertes et fermées sont des roulements à aiguilles ayant la plus petite hauteur de construction radiale, composée d'une bague extérieure à paroi mince non coupante et d'une cage à aiguilles. La cage à aiguilles permet de placer les roulements avec une capacité de charge élevée et assure également un excellent fonctionnement du roulement même à des vitesses élevées et de longs intervalles de lubrification grâce aux grands espaces pour la graisse. Ces douilles à aiguilles, si elles ne sont pas placées directement sur les arbres trempés, peuvent être combinées avec des bagues intérieures LR ou IR. Les bagues intérieures correspondant à des roulements spécifiques sont indiquées dans les tableaux de dimensions. Les douilles à aiguilles sont livrées dans ces exécutions : HK - roulements à aiguilles à cuvette ouverte avec cage BK - douilles à aiguilles avec cage, fermées d'un côté Par rapport aux douilles à aiguilles ouvertes, les douilles à aiguilles fermées ont des fonds fermés et conviennent pour fermer le placement au bout de l'arbre et pour capturer les forces de démarrage. Les dimensions principales des douilles à aiguilles ouvertes et des douilles à aiguilles fermées, qui sont indiquées dans les tableaux dimensionnels, correspondent au plan dimensionnel international de la norme ISO 3245. La désignation des douilles à aiguilles ouvertes et des douilles à aiguilles fermées dans la réalisation principale est donnée dans les tableaux de dimensions. Les douilles à aiguilles ont des cages en acier qui ne sont pas spécifiquement indiquées. Les plus petites dimensions et les roulements pour applications spéciales sont fabriqués avec des cages en polyamide indiquées par les lettres ajoutées TV.
