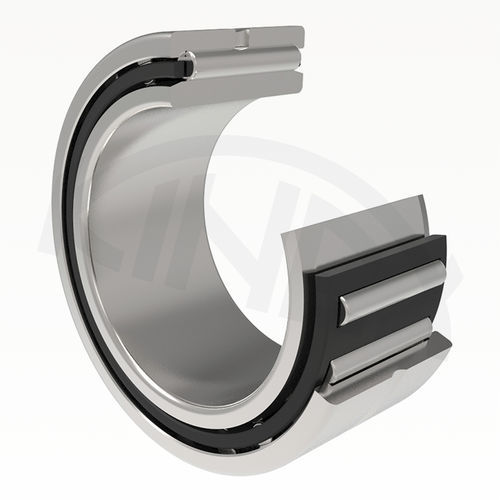

Roulement à aiguilles N series

radialaxialen acier

Les roulements à aiguilles sans bague intérieure et avec bague intérieure sont des roulements à rouleaux pour des charges élevées avec une construction spatiale simple. Les aiguilles guidées régulièrement vers l'axe dans la cage fixe sont fabriquées avec un diamètre de tolérance de 2 µm. La bague extérieure avec des nervures et une cage avec des aiguilles constituent l'unité de construction. Les roulements à aiguilles avec nervures et bague intérieure sont livrés dans les modèles suivants : NKI, NKIS, NA48, NA49, NA 69. Le modèle avec bague intérieure est utilisé lorsque le chemin de roulement ne peut pas être réalisé sur l'arbre. La bague extérieure avec cage et la bague intérieure peuvent être assemblées indépendamment. Les valeurs de décalage ("s") indiquées dans les tableaux de dimensions ne peuvent être dépassées compte tenu des tolérances de fabrication et de la dilatation thermique des éléments de liaison en cours de fonctionnement. Si les valeurs indiquées dans les tableaux sont insuffisantes, les roulements à aiguilles peuvent être combinés avec des bagues IR et LR plus larges, comme indiqué dans les tableaux de dimensions. Pour la lubrification, les roulements sont munis d'une rainure et d'un orifice de lubrification, ce qui ne s'applique pas aux roulements NKI d ≤ 7 mm. Les dimensions limites des roulements à aiguilles, indiquées dans les tableaux de dimensions, correspondent au plan dimensionnel international de la norme ISO 1206. La désignation des roulements à aiguilles dans la conception de base est indiquée dans les tableaux de dimensions. Les roulements à aiguilles sont produits dans la classe de tolérance normale P0 (le symbole P0 n'est pas marqué). Pour des placements spéciaux, exigeant une grande précision, des roulements avec une classe de tolérance plus élevée P6 sont fournis.
