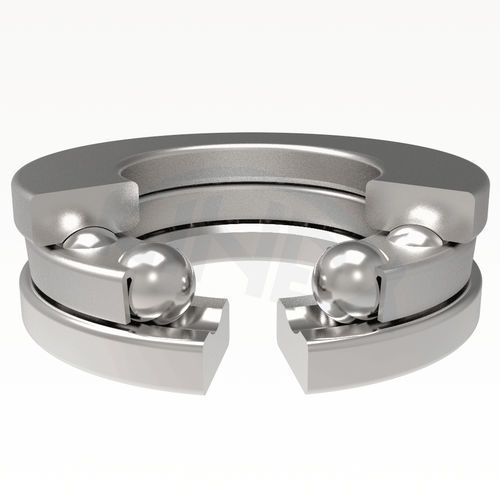

Butée à billes à direction unique 51 series

en laitonen acier

Les butées à billes à simple effet se composent de deux rondelles avec des chemins de roulement pour une rangée de billes avec une cage. Les rondelles ont des surfaces d'appui plates. Elles doivent être soutenues afin de répartir uniformément la charge sur les billes. Ces roulements sont conçus pour supporter des forces axiales agissant dans une seule direction. Ils ne peuvent pas supporter de forces radiales. Les dimensions limites des butées à billes indiquées dans les tableaux de dimensions correspondent au plan dimensionnel international ISO 104. La désignation des butées dans la conception de base est indiquée dans les tableaux de dimensions. Les différences par rapport à la conception de base sont désignées par des symboles supplémentaires conformément à la norme STN 02 4608. Les butées à billes ont des cages en acier en bande qui ne sont pas marquées. Pour des applications spéciales, certains types de roulements sont disponibles avec une cage en laiton usinée (M). Les roulements avec ces cages sont uniquement fabriqués sur commande. Les butées à billes sont généralement produites dans la classe de tolérance normale P0 (le symbole P0 n'est pas représenté). Dans des cas particuliers de montage exigeant une plus grande précision, les roulements sont produits dans des classes de tolérance plus élevées P6. Les tolérances de précision, les écarts de dimensions et de fonctionnement sont indiqués dans la norme ISO STN 199.
