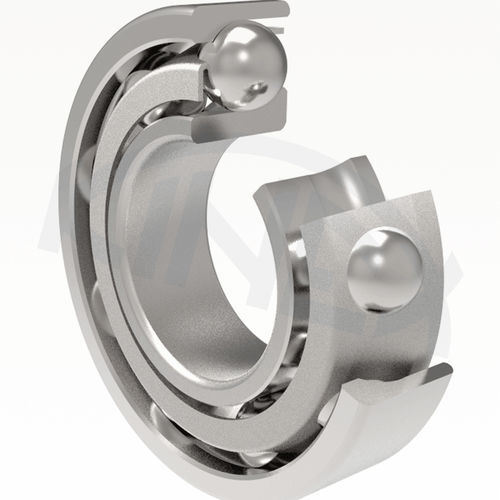

Roulement à billes 7 series

radialaxialà contact oblique

Les chemins de roulement des roulements à billes à contact oblique à une rangée sont placés de telle sorte que la ligne de raccordement de leurs points de contact avec les billes forme un angle aigu avec la ligne perpendiculaire à l'axe du roulement, ou angle de contact. Les roulements de type B ont un angle de contact α = 40° et ont un grand nombre de billes avec une bonne conformabilité, ce qui leur assure une charge nominale élevée. Ils peuvent supporter des charges radiales agissant simultanément avec des forces axiales élevées dans une direction. Les roulements sont disposés par paires afin de permettre un guidage axial dans les deux sens. Les roulements à une rangée de billes à contact oblique de type AA avec un angle de contact de α = 26° sont utilisés dans des applications avec une charge axiale plus élevée. Les roulements de type B et AA ne sont pas séparables, bien que les deux bagues n'aient qu'une seule nervure. Les dimensions limites des roulements à billes à contact oblique à une rangée indiquées dans les tableaux de dimensions correspondent à la norme dimensionnelle internationale ISO 15. La désignation du roulement dans la conception standard est indiquée dans les tableaux de dimensions. Les différences par rapport à la conception standard sont désignées par des symboles supplémentaires conformément à la norme STN 02 4608. Les roulements à une rangée de billes à contact oblique sont généralement fabriqués avec la classe de tolérance normale P0 (le symbole n'est pas indiqué). Pour des applications spéciales exigeant une grande précision ou des vitesses de rotation plus élevées, les roulements sont fournis dans la classe de tolérance supérieure P6. Les valeurs limites de décviation de la dimension et de la précision de fonctionnement sont indiquées dans la norme ISO 492.
