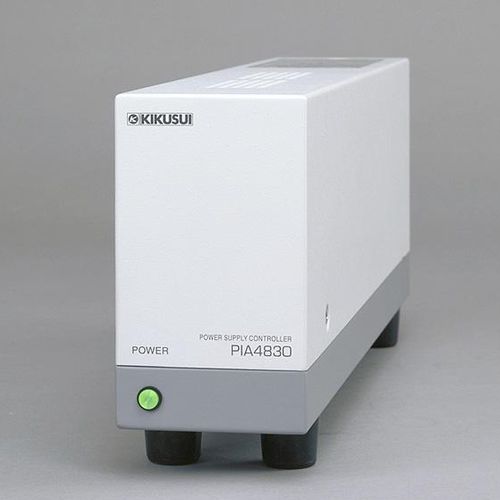

Contrôleur d'alimentation PIA4800 Series

Le PIA4810 est un contrôleur d'alimentation électrique capable d'une commande analogique et numérique. Il est équipé des interfaces GPIB et RS-232C et de 4 emplacements, qui permettent d'installer 4 cartes de contrôle spécifiques à la série PIA4800. Une carte de contrôle est capable de contrôler de manière analogique 2 canaux d'alimentation en courant continu ou de charges électroniques ; au total, 8 canaux peuvent être contrôlés. De plus, les alimentations DC avec une fonction de contrôle à distance numérique, telles que les séries Kikusui PAS, PAM(*1) et PMR, peuvent être directement connectées au PIA4830 via un TP-BUS (bus à paires torsadées), permettant de contrôler numériquement un système jusqu'à 32 canaux. Le PIA4820 est une unité d'extension qui peut être connectée au PIA4810 ou au PIA4830 via un TP-BUS pour fournir des canaux de contrôle supplémentaires. De la même manière que le PIA4810, il permet d'installer un maximum de 4 cartes de contrôle. Ensuite, il est possible d'utiliser jusqu'à 3 unités du PIA4820 comme extension pouvant être connectée au PIA4810 via le TP-BUS, le système est capable de contrôler un maximum de 32 canaux. De plus, l'utilisation combinée du GPIB et du TP-BUS permet au système de contrôler un maximum de 448 canaux. Le PIA4830 est un contrôleur d'alimentation uniquement pour le contrôle numérique. Il est capable de contrôler numériquement un système jusqu'à 32 canaux de telles alimentations DC Kikusui PAS, PAM(*1) et PMR Series via le TP-BUS. OP01-PIA et OP02-PIA sont des cartes de contrôle conçues exclusivement pour les PIA4810 et PIA4820. Une seule carte de contrôle est capable de contrôler de manière analogique 2 canaux d'alimentation DC ou des charges électroniques. La carte OP01-PIA est une carte de commande complète avec des fonctions de réglage et de relecture de la tension et du courant, tandis que la carte OP02-PIA4800 ne possède que les fonctions de réglage de la tension et du courant
