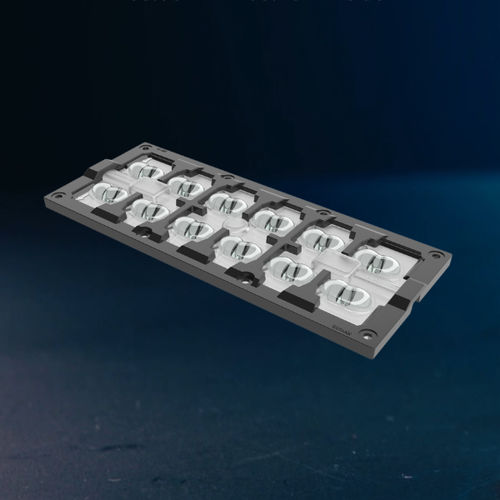

Système optique en silicone Nactus 6×2 avec 12 lentilles
Dimensions du module : 168.78 mm x 68,18 mm de côté - Hauteur : 8,93 mm - Pas des lentilles : 25,40 mm
Type II
Matériau : SILICONE pour la lentille, PPS noir pour le boîtier**
Plein angle à 50 % du maximum : ~ 80° x 150°
Angle complet à 10 % du maximum : ~ 130° x 160°
Les points lumineux représentés ici se réfèrent à des tests effectués avec des LED de 3mm DOM et 2mm² LES, ~ 260lm@LED
Sur demande, le réseau multi-lentilles est disponible avec un PCB pour les tests (LED Board (DEMO)).
Le système optique NACTUS est breveté.
----------------- Numéro de pièce -----------------
PLL129003SR [ Nactus 6×2 Silicone Optical Systems IESNA Type II ]
PLL129003SR1X [ Nactus 6×2 Silicone Optical Systems IESNA Type II + LED Board (DEMO) ]
PLL129003SR + KEL12/01 [ Nactus 6×2 Systèmes optiques en silicone IESNA Type II + Support PPS noir ]
PLL129003SR + KEL12 [ Nactus 6×2 Silicone Optical Systems IESNA Type II + PPS Natural holder ]
PLL129003SR + KEL12ALU [ Nactus 6×2 Systèmes optiques en silicone IESNA Type II + Support aluminium ]
**Les systèmes optiques en silicone NACTUS 6×2 sont fournis sans support. Les supports sont optionnels et ne seront fournis que sur demande sous les numéros de pièces suivants :
KEL12/01 pour PPS noir
KEL12 pour PPS naturel
KEL12ALU pour l'aluminium
---
