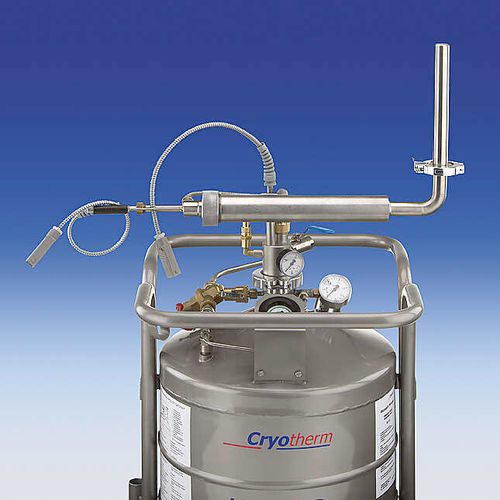

Réfrigérateur cryogénique TG-KKK

Pour répondre aux exigences de vitesse de refroidissement rapide et de basses températures, il est parfois nécessaire de passer d'un refroidissement par thermostat conventionnel à un refroidissement par gaz liquide. KGW-ISOTHERM a développé une nouvelle application KALTGAS à cet effet. Ici, une chambre d'essai est refroidie à l'aide d'azote gazeux cryogénique, ce qui permet un refroidissement rapide à basse température. Le système de gaz froid est très compact et dispose d'un raccord à bride permettant de connecter différentes chambres en verre ou en métal directement à la buse de sortie du gaz. KALTGAS est un système de contrôle de la température basé sur la basse température de l'azote liquide en tant que réfrigérant. L'azote liquide est vaporisé dans un réservoir cryogénique au moyen d'un réchauffeur (jet). Cela génère un flux de gaz cryogénique constant. En faisant varier le chauffage (jet) sur le contrôleur de sécurité (SC5), il est possible de modifier la capacité de refroidissement et le volume du flux de gaz, et la consommation de LN2 peut également être réduite au minimum en faisant varier la puissance du jet. Le flux de gaz cryogénique est ensuite acheminé par un tuyau métallique isolé sous vide vers un échangeur de chaleur (réchauffeur). L'échangeur de chaleur a pour tâche de chauffer le flux de gaz froid à la température souhaitée. Cela signifie qu'un flux de gaz prédéfini à une température prédéfinie est disponible comme réfrigérant à la sortie de la buse de sortie du gaz.
