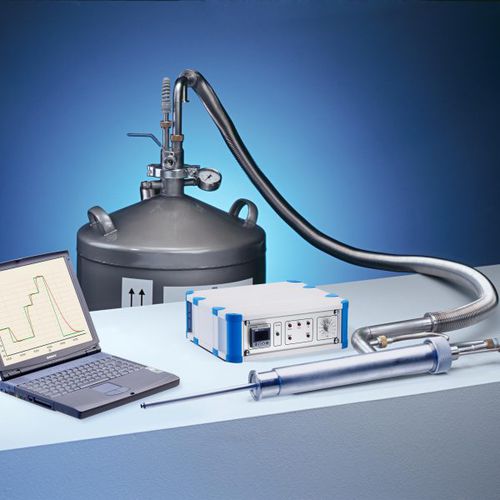

Réfrigérateur cryogénique COLDGAS

Pour répondre aux exigences de vitesse de refroidissement rapide et de basses températures, il est parfois nécessaire de passer d'un refroidissement par thermostat conventionnel à un refroidissement par gaz liquide. KGWISOTHERM a développé une nouvelle application KALTGAS à cet effet. Dans ce cas, une chambre d'essai est refroidie à l'aide d'azote gazeux cryogénique, ce qui permet d'obtenir des vitesses de refroidissement rapides. KALTGAS est un système de régulation de la température basé sur la basse température de l'azote liquide en tant que réfrigérant. L'azote liquide est vaporisé dans un réservoir cryogénique au moyen d'un réchauffeur (jet). Cela génère un flux de gaz cryogénique constant. En faisant varier le réchauffeur (jet), il est possible de modifier à la fois la capacité de refroidissement et le volume du flux de gaz, et la consommation de LN2 peut également être réduite au minimum en faisant varier la puissance du jet. Le flux de gaz cryogénique est ensuite acheminé vers un échangeur de chaleur (réchauffeur) par l'intermédiaire d'une conduite métallique flexible isolée sous vide. L'échangeur de chaleur a pour tâche de chauffer le flux de gaz froid à la température souhaitée. Cela signifie qu'un flux de gaz prédéfini à une température prédéfinie est disponible comme gaz de refroidissement à la sortie de l'échangeur de chaleur. Un système KALTGAS peut générer un flux de gaz froid de -170°C en quelques minutes. L'utilisation de différents régulateurs de température permet d'optimiser la conception personnalisée d'un système KALTGAS. Selon les exigences du client, la stabilité de la température peut atteindre +/-0,1°C en utilisant un régulateur optimisé. Avec un régulateur de sécurité standard (SC5), on obtient une stabilité de température inférieure à +/-0,2°C.
