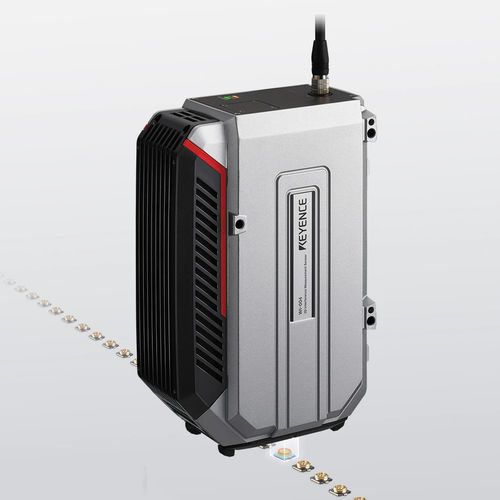

Capteur interférométrique sans contact WI-5000 series

mesures de surface en 3D en seulement 0,13 seconde Les capteurs de mesure d'interférence 3D de la série WI-5000 capturent une image 3D de zones cibles allant jusqu'à 10 x 10 mm (0,39″ × 0,39″) en seulement 0,13 seconde. Le capteur enregistre simultanément 80 000 points de données de hauteur sur la surface pour effectuer des mesures de haute précision de la hauteur, de la coplanarité et même de la rugosité de la surface (Sa et Sz). En utilisant l'interférométrie à lumière blanche pour capturer les images, le capteur peut utiliser une mesure de surface coaxiale, éliminant ainsi les zones mortes qui empêchent une mesure précise dans les rainures et autres formes présentant de fortes variations de hauteur. Le principe de mesure permet d'effectuer des mesures 3D précises et reproductibles sur presque tous les types de surface, y compris les cibles transparentes ou réfléchissantes. Bien que sa vitesse le rende idéal pour les mesures en ligne, un support réglable est également disponible, permettant aux utilisateurs de capitaliser sur les mêmes mesures rapides et automatiques pour les inspections en ligne et hors ligne. Mesures de rugosité sans contact effectuées en ligne Le capteur de mesure d'interférence 3D de la série WI-5000 permet de mesurer instantanément la hauteur des surfaces. Effectuez des mesures en ligne de la rugosité des lignes et des surfaces. - Rugosité de surface (Sa/Sz) - Rugosité de ligne (Ra/Rz) Mesure de surface, pas de mesure de point ou de ligne Mesurez instantanément 80000 points sur une zone de mesure maximale de 10 × 10 mm 0.39" × 0.39". Utilisant les principes de l'interférométrie à lumière blanche, la série WI-5000 n'est pas affectée par le type de matériau, la couleur ou les angles morts, ce qui permet des mesures de haute précision au niveau du micron.
