Réducteur à couple conique 3042, 3043

orthogonal5 - 10 Nmpour réglage de niveau de poste de travail assis/debout

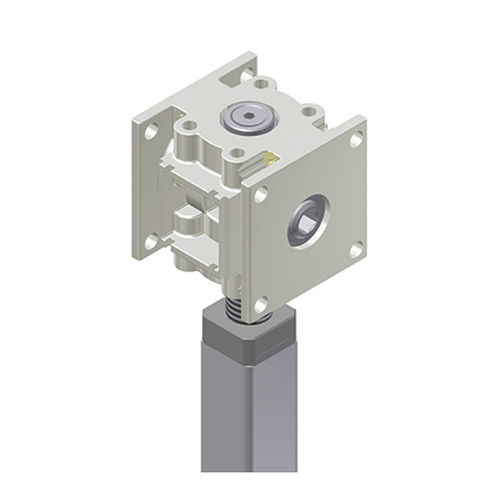

Engrenage conique avec unité de broche 3042 | 3043 Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire solutions. Les applications possibles sont des tables réglables en hauteur, diverses de réglage pour les meubles ainsi que toutes les fonctions de d'ajustement dans les domaines résidentiel, mobile home ou industriel. Une simple fixation par vis et un boulon hexagonal permettent un système simple structure et un assemblage simple. Particularités Sans entretien Maintenance Boîtier en zinc moulé sous pression Roues coniques en acier trempé avec denture robuste et renforcée Ratio 1:1 Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche : max. 10 Nm Parfaitement adapté aux entraînements électromoteurs Plus de flexibilité grâce à un nombre variable d'engrenages coniques pour la déviation du mouvement Disponible en différentes longueurs et pas de broche Clé de variante 3042 : variantes avec broches à rotation droite 3043 : variantes avec broches tournantes à gauche Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Si plusieurs engins de levage sont utilisés simultanément dans l'application, respecter le couple d'entraînement max. de 10 Nm au niveau du réducteur ! Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https://www.ketterer.de/en/downloads/instructions
