Réducteur à couple conique 3039 series

orthogonal1 - 5 Nmpour réglage de niveau

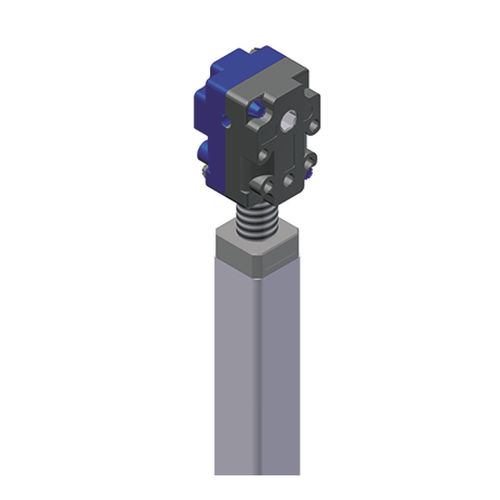

Engrenage conique avec unité de broche 3039 Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire solutions. Les applications possibles sont des tables réglables en hauteur, diverses de réglage pour les meubles ainsi que toutes les fonctions de d'ajustement dans les domaines résidentiel, mobile home ou industriel. Une simple fixation par vis et un boulon hexagonal permettent un système simple structure et un assemblage simple. Particularités Sans entretien Maintenance Ratio 1:1 Couple d'entraînement max. sur la tête de transmission en fonction du pas de la broche : max. 4 Nm Boîtier en matière plastique renforcée de fibres de verre Roues coniques en acier trempé avec denture robuste et renforcée Convient aussi bien pour l'utilisation manuelle que pour les entraînements électromoteurs Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broche avec un pas de broche > 3mm peuvent ne pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Un mauvais dimensionnement du système de guidage peut endommager l'unité de levage : Veuillez tenir compte des instructions de conception et de sécurité pour les entraînements à broche. Vous les trouverez à l'adresse suivante : https://www.ketterer.de/en/downloads/instructions Instructions d'installation : Utilisez au moins 2 vis M4 pour la fixation avec des perçages supérieurs ø 4,1 (4x). Dans ce cas, il est préférable que l'unité de levage soit soutenue par le haut sur la face supérieure. L'assemblage par des trous de fixation supplémentaires ø 4,6 mm pour M5 nécessite un appui latéral supérieur.
