Machine de bobinage

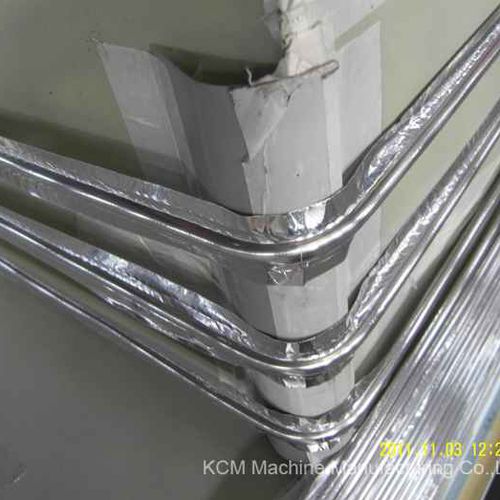

Machine à enrouler pour évaporateur de tuyaux en aluminium Cette machine est spécialement conçue pour que le revêtement intérieur du congélateur soit recouvert par un évaporateur à tuyau en aluminium qui enroule automatiquement le tuyau autour du revêtement intérieur. Ⅰ. Conception générale Le premier point pour cette machine d'enroulement est qu'il est nécessaire d'utiliser un tuyau en aluminium à traiter dans cette machine, et ensuite le tuyau sera directement recouvert sur la surface du revêtement intérieur du congélateur coffre, entre-temps avec du ruban adhésif pour coller le tuyau fermement pour le connecter au revêtement intérieur( légèrement par assistance manuelle). L'équipement est composé d'un dérouleur pour le redressement et le nivellement du tuyau, d'un dispositif de descente et de remontée pour l'intérieur du congélateur qui peut être recouvert par le tuyau de bas en haut automatiquement, d'un dispositif d'enroulement du tuyau, d'un moule à serrage automatique lorsque le revêtement intérieur est placé sur le collier de serrage afin que le revêtement intérieur puisse tenir fermement pour l'enroulement du tuyau, les systèmes de contrôle électrique, etc. Ⅱ. Paramètres techniques 1. Temps circle≤45s par pièce. 2. Traitement du matériel : Tube en aluminium et en acier de 7 mm de diamètre ou, selon la demande du client, adaptateur pour outils d'enroulement, 0,9 mm d'épaisseur. 3. Largeur de la bande AL : 35~60mm, épaisseur : 0,4~0,7mm ; 4. Portée du produit pour le revêtement intérieur : L800~1800mm×B450~750mmXH650~750; 5. L'énergie électrique : Environ 10KVA 380V/50Hz) 6. Air comprimé : 0,5-0,65MPa ; 7. Couleur : Selon la demande de l'utilisateur. Ⅲ. Fonction des principaux équipements 1. Dispositif d'enroulement de tuyaux : Pour la mise en place de tuyaux d'aluminium enroulés. 2. Dispositif de tamponnement des tuyaux : Pour effacer la tolérance de synchronisation de la vitesse. 3. Dispositif de redressement et d'abaissement : Pour faire en sorte que le tuyau s'enroule autour du revêtement intérieur du congélateur avec un tuyau de nivellement du bas vers le haut auto.
