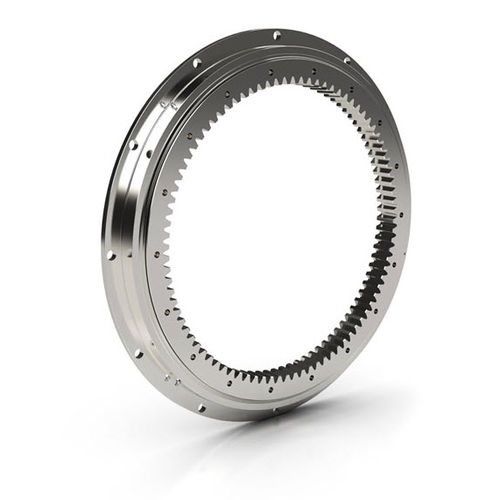

Couronne d'orientation à denture intérieure RK series

à billesà quatre points de contactaxiale

Les couronnes d'orientation Kaydon de la série RK offrent une grande variété de solutions pour les applications où un grand diamètre et un poids réduit sont essentiels. Les couronnes d'orientation de la série RK ont une section bridée sur l'une ou les deux bagues, ce qui réduit le poids et offre au concepteur de l'équipement la flexibilité unique de Kaydon, permettant de s'adapter à diverses configurations de structures de montage adjacentes et de dispositions de boulonnage. Caractéristiques de conception La configuration interne est un chemin de roulement en arc gothique à rainure profonde, qui offre quatre points de contact avec les billes, permettant au roulement de supporter simultanément des charges radiales, axiales et de moment. L'utilisation de billes d'écartement en alternance avec des billes de charge permet de réduire le couple de rotation et d'obtenir des performances supérieures dans les applications impliquant des mouvements oscillatoires. Des joints de roulement à face intégrale sont fournis pour faciliter l'exclusion des contaminants Les couronnes d'orientation de la série RK sont proposées dans des configurations sans engrenage, à engrenage interne et à engrenage externe pour une flexibilité maximale de conception. Les engrenages sont des modèles à développante avec des angles de pression de 20°, fabriqués en qualité AGMA Classe Q5 et avec un jeu de 0,005 à 0,015 pouces. Les roulements de table tournante de la série RK ont une taille comprise entre 20 et 47 pouces de diamètre extérieur (500 à 1200 mm de diamètre extérieur) Disponibilité Les couronnes d'orientation de la série RK sont généralement disponibles en stock, et les pignons correspondants pour les versions à engrenages sont également disponibles Applications Les solutions de couronnes d'orientation de la série RK ont été utilisées avec succès dans une variété d'applications légères à moyennes, notamment : -Petites grues, flèches et ascenseurs -Positionneurs industriels et tables rotatives -Pivots de goulotte -Machines d'emballage sous film étirable -Machines de remplissage de bouteilles
