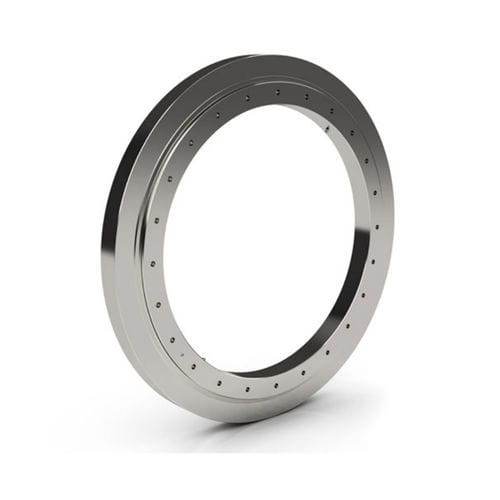

Couronne d'orientation sans denture KH series

à billesà quatre points de contactpour la robotique

Les couronnes d'orientation de précision de la série KH de Kaydon sont conçues pour fournir un positionnement précis avec une répétabilité constante, dans des applications où la rotation est constante, intermittente ou oscillante. Les couronnes d'orientation KH offrent une grande variété de solutions pour les tables d'indexation rotatives avancées ou toute conception où le roulement s'engrène avec d'autres composants mécaniques de précision. Caractéristiques de conception La configuration interne est un chemin de roulement à gorge profonde en arc gothique, qui offre quatre points de contact avec les billes, ce qui lui permet de supporter des charges radiales, de moment et de poussée, individuellement ou simultanément. L'utilisation d'une précharge diamétrale interne assure une plus grande rigidité, qui, combinée à un contrôle étroit des battements radiaux et axiaux, permet une répétabilité précise. Les faux-ronds axiaux sont de 0,001 pouce TIR et les faux-ronds radiaux pour les diamètres de positionnement sont de 0,002 pouce TIR. Un séparateur est utilisé pour maintenir un intervalle d'espacement constant entre les billes, maintenir le frottement au minimum et minimiser le bruit. Des joints de chevauchement intégrés sont fournis pour faciliter l'exclusion des contaminants. Les roulements de précision de la série KH sont proposés dans des configurations sans engrenage et avec engrenage externe. Les engrenages ont des dents en développante sur toute la profondeur et sont fabriqués selon une qualité AGMA Classe Q8, ce qui permet de réduire le jeu, d'obtenir un positionnement plus précis et de réduire le bruit en fonctionnement. Disponibilité Les couronnes d'orientation de la série KH ont une section transversale rectangulaire, leur taille varie de 400 à 950 mm (16 à 37 pouces) de diamètre extérieur et elles sont généralement disponibles en stock. Applications Les couronnes d'orientation de la série KH ont été utilisées avec succès dans des applications exigeant une plus grande précision, notamment : -Tables d'indexation rotatives de précision -Antennes radar
