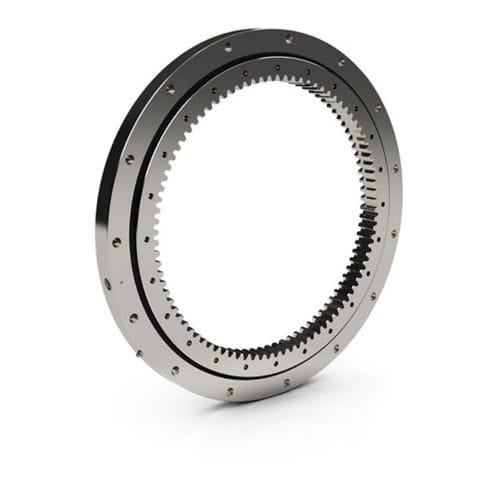

Couronne d'orientation à denture intérieure HT series

à billesà quatre points de contactpour table tournante

Les couronnes d'orientation Kaydon de la série HT sont des versions plus grandes de la série HS, avec un diamètre de bille et une section transversale accrus, offrant une capacité nettement supérieure. Les couronnes d'orientation de la série HT offrent un large éventail de solutions pour une variété d'applications de moyenne à forte charge. Caractéristiques de conception La configuration interne consiste en des chemins de roulement à gorge profonde en arc gothique et un complément de billes maximal. Il en résulte une conception à quatre points de contact qui offre des capacités exceptionnelles de moment, de poussée et de charge radiale. Des joints intégrés sont fournis pour faciliter l'exclusion des contaminants. Les bagues dentées ont des trous taraudés, tandis que les bagues non dentées ont des trous traversants. Les roulements de la série HT sont disponibles en configuration à engrenage interne, à engrenage externe et sans engrenage. Les engrenages sont des modèles à développante avec des angles de pression de 20°, fabriqués selon la norme AGMA Classe Q5 et un jeu de 0,015 à 0,025 pouces. Leur taille varie de 36 à 66 pouces de diamètre extérieur (900 à 1700 mm de diamètre extérieur) avec une section transversale standard. Disponibilité Les couronnes d'orientation de la série HT sont fabriquées sur commande et peuvent nécessiter un délai de livraison plus long car les pièces forgées ne sont pas stockées. Applications Les couronnes d'orientation de la série HT ont été utilisées avec succès dans une variété d'applications de moyenne à forte charge, notamment : -Grues -Nacelles élévatrices -Les derricks de pelleteuses -Pivots de goulotte -Rotateurs de chariots élévateurs -Plateaux tournants industriels
