Système d'inspection à ultrasons ECHOGRAPH-ALPT/RPTS

automatiquede surface

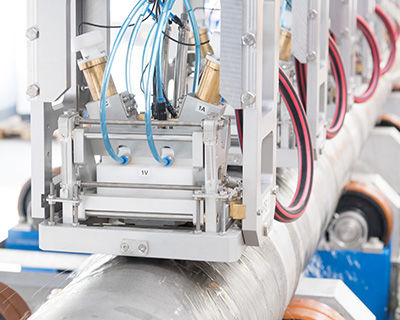

Ce système garantit l'inspection de l'ensemble du volume, même pour les barres rondes de grand diamètre (typiquement 80 mm - 350 mm). Le mécanisme d'inspection est conçu comme un portique ou un pont. Les billettes sont introduites dans le système d'essai et mises en rotation. Les porte-sondes sont montés sur des chariots d'essai qui se déplacent linéairement le long des barres. Des pistes d'essai hélicoïdales sont ainsi créées. Les porte-sondes sont placés sur les billettes. La suspension cardanique des porte-sondes assure un bon suivi de la surface. La combinaison de différentes directions d'insonification permet de trouver des défauts à la fois dans le noyau et juste en dessous de la surface. Bien que la construction soit en principe presque identique, KARL DEUTSCH utilise le nom de produit RPTS pour les billettes d'acier et le nom ALPT pour les billettes d'aluminium. - Inspection rotative des billettes pour les diamètres 80 mm - 350 mm - Couverture de 100 % de la section transversale grâce à des pistes d'essai hélicoïdales - Nombre variable de porte-sondes en fonction des exigences de débit - Suspension cardanique du porte-sonde pour un accouplement stable - Couplage par jet d'eau ou par interstice en fonction de la tâche d'essai - Références pour l'acier et l'aluminium
