Système d'inspection à ultrasons ECHOGRAPH 1170

pour l'industrie de l'électronique

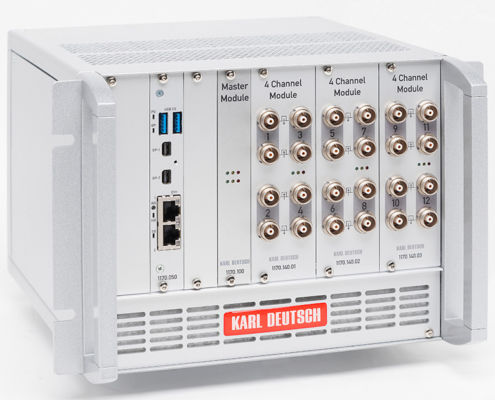

L'ECHOGRAPH 1170 Basic est une unité électronique modulaire à ultrasons, logée dans un rack 4HU de 10″. Le rack peut être équipé d'un module maître et de trois modules ultrasoniques. Chaque module ultrasonique contient quatre canaux multiplexés, configurables individuellement et indépendamment pour les sondes TR ou à élément unique. La fréquence maximale de répétition des impulsions de 8 kHz peut être répartie à volonté entre les quatre canaux du module, ce qui donne une fréquence maximale moyenne de répétition des impulsions de 2 kHz. L'une des quatre voies de chaque module peut effectuer une mesure en même temps. Si plusieurs modules sont utilisés, le fonctionnement en parallèle des canaux est également possible. Le module maître reçoit les données des différents canaux ultrasoniques, les configure et contrôle le programme d'horloge. L'outil logiciel optionnel ECHOVIEW permet d'effectuer des évaluations orientées vers les fonctions (test de routine, diagramme à bandes, balayage C). Principales caractéristiques - Configuration modulaire pour un maximum de 12 canaux par rack - Stockage facile des pièces de rechange grâce aux modules similaires à 4 canaux - 3 portes superposées - 2 portes de déclenchement pour l'entrée simultanée et le déclenchement de l'écho de la paroi arrière ou la mesure flexible de l'épaisseur de la paroi BE-BE - Plage de mesure jusqu'à 5 m - Fonctionnement multiplex et parallèle possible - Compensation de profondeur analogique et numérique (TCG) - également déclenchable - Mesure du temps à haute résolution : mesure de l'épaisseur des murs avec une résolution de 0,01 mm et plus - Programme de cycle facile à utiliser - PC autonome en tant que solution complète (option)
