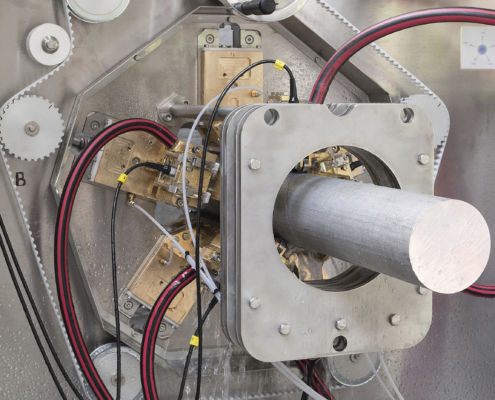

Système d'inspection à ultrasons ECHOGARPH-STPS-PAUT

automatiquepour tuyauxpour barres

La version à réseau phasé ECHOGRAPH-STPS-PAUT du système conventionnel de contrôle des barres ECHOGRAPH-STPS permet une inspection rapide à 100 % du volume. Cinq sondes génèrent des balayages sectoriels qui se chevauchent, avec jusqu'à 20 prises de vue chacune. Au total, jusqu'à 120 canaux de test parallèles sont utilisés. La plage de diamètre typique des barres à tester s'étend de 15 mm à 130 mm. Les barres sont transportées dans le système d'essai à des vitesses pouvant atteindre 2 m/s. La conception mécanique est simple et compacte. Des temps de changement très courts (environ cinq minutes) sont possibles grâce au réglage simultané de tous les supports de sonde. L'accouplement de la sonde est effectué sans usure par des jets d'eau (squirters). La suspension à ressort des porte-sondes compense les inévitables tolérances mécaniques de rectitude des barres (typiquement 1 mm/m - 2 mm/m) et optimise ce type de système pour l'essai des barres noires. Faits marquants - Essai rapide des barres pour les diamètres 15 mm - 130 mm - Transport linéaire des barres (jusqu'à 2 m/s) - 5 sondes à réseau phasé - Accouplement par jets d'eau (squirters) - Changement très rapide - Compensation des tolérances de rectitude par suspension à ressort des supports de sonde - Extrémités courtes non testées
