Système d'inspection à ultrasons ECHOGRAPH-STPS

automatiquepour tuyauxpour barres

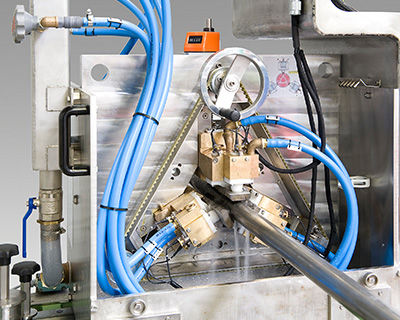

Ce type de système est utilisé pour l'essai rapide de barres dont le diamètre varie généralement entre 15 et 130 mm. Les barres sont transportées linéairement dans la machine d'essai (jusqu'à 2 m/s). La mécanique simple et compacte permet des temps de changement très courts (environ cinq minutes) grâce au réglage simultané de tous les supports de sonde. Les sondes sont couplées par des jets d'eau (squirters) sans usure. Les inévitables tolérances mécaniques de rectitude des barres (typiquement 1 mm/m - 2 mm/m) sont compensées par la suspension à ressort des porte-sondes. Ce type de système est donc parfaitement adapté au contrôle des barres noires. Le système d'inspection conventionnel comporte de 3 à 15 sondes. La version à réseau phasé de l'ECHOGRAPH-STPS-PAUT permet une inspection à 100 % du volume de la barre au moyen de cinq sondes. Les sondes génèrent des balayages sectoriels qui se chevauchent, avec jusqu'à 20 prises de vue chacune. Au total, jusqu'à 120 canaux d'inspection parallèles sont utilisés. Faits marquants - Contrôle rapide des barres de 15 à 130 mm de diamètre - Transport linéaire des barres (jusqu'à 2 m/s) - 3 à 15 sondes - Accouplement par jets d'eau (squirters) - Changement très rapide - Compensation des tolérances de rectitude par la suspension à ressort des supports de sonde - Extrémités courtes non testées
