Système d'inspection à ultrasons ECHOGRAPH-BAPS

automatiqued'épaisseurpour feuilles de matériaux

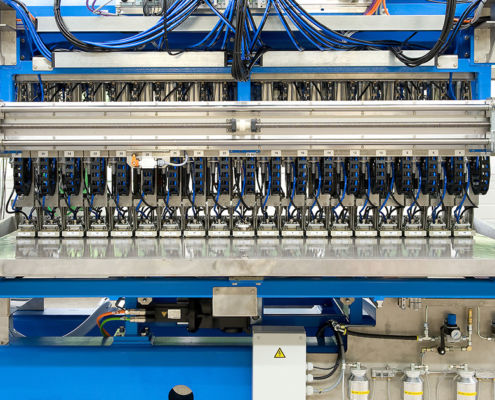

Les tubes soudés sont fabriqués à partir de bandes laminées "sans fin" (ou de feuilles individuelles), dont il faut vérifier les imperfections laminaires et l'épaisseur minimale de la paroi. Le système d'inspection de bandes BAPS a été spécialement conçu à cet effet et scanne la bande à l'aide de sondes montées par le haut. Des sondes TR larges avec de petites zones mortes sont utilisées par le biais d'un couplage de l'espace d'eau. Le nombre de sondes dépend de la couverture requise (25 % à 100 % selon la spécification). Les épaisseurs de tôle typiques vont de 4 mm à 25 mm, et les largeurs de tôle vont généralement jusqu'à 2 m. Le mécanisme d'essai est conçu comme un pont et est généralement équipé d'une station d'étalonnage. Ainsi, les sondes peuvent être déplacées de la position d'essai et étalonnées efficacement à l'aide d'une feuille d'essai motorisée. Faits marquants - Pont pour le contrôle des bandes - Largeurs de bande typiques jusqu'à 2 m - Sensibilité d'essai typique 3 mm KSR - 6 mm KSR - Nombre variable de sondes en fonction de la couverture requise - Sondes TR larges avec une petite zone morte - Sondes séparées pour le centre et les bords de la bande - Station d'étalonnage pour une vérification efficace des sondes et de la sensibilité
