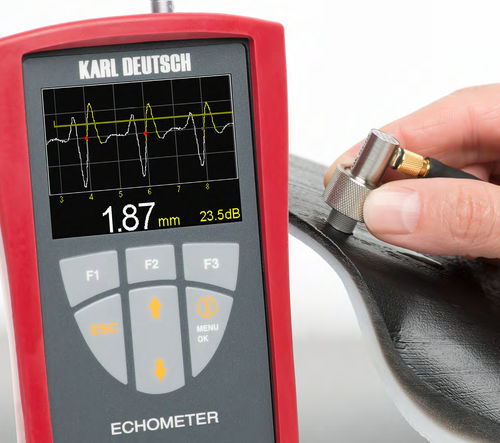

Instrument de mesure d'épaisseur portable ECHOMETER 1077 DATA

de paroiA-scanhaute résolution

Avec un réglage individuel des moniteurs et des mesures au passage à zéro du signal, le nouvel ECHOMETRE A-scan 1077 fournit des valeurs de mesure très précises avec une incertitude de mesure allant jusqu'à 0,01 mm, par exemple pour répondre aux exigences de la fabrication de tubes de précision ou de la construction de carrosseries de voitures. Les mesures à échos multiples sont utilisées, ainsi que les sondes droites mono-élément avec ou sans ligne à retard. L'affichage haute résolution du signal ultrasonore sur le balayage A est particulièrement utile pour les matériaux présentant des problèmes acoustiques, afin d'ajuster au mieux les paramètres de mesure tels que la plage de mesure et l'évaluation de la polarité du signal. Outre le contrôle manuel et automatique du gain, la compensation automatique de la profondeur sélectionnable équilibre l'atténuation du signal de jusqu'à quatre des premiers échos et les amplifie à la même hauteur d'écran. Ainsi, en particulier pour les matériaux présentant une forte atténuation du signal, on obtient généralement des échos multiples mieux évalués sans écrêtage du signal. Faits marquants - Reconnaissance automatique de la sonde - Affichage du balayage A pour montrer la courbe des échos - Plage de mesure de 0,25 à 400 mm (en fonction de la sonde, des propriétés du matériau et du mode de fonctionnement) - Surveillance de la valeur limite - Modes de fonctionnement : impulsion de l'émetteur vers l'écho de paroi, écho de paroi vers l'écho de paroi - Correction du gain en fonction du temps de transit - Écran couleur haute résolution de 320 px x 240 px - Unités de mesure : mm, pouce, m/s, pouce/µs, µs - Résolutions : 0.1 mm / 0,01 mm / 0,001 mm - Plage de mesure de la vitesse du son : 100 - 19 999 m/s
