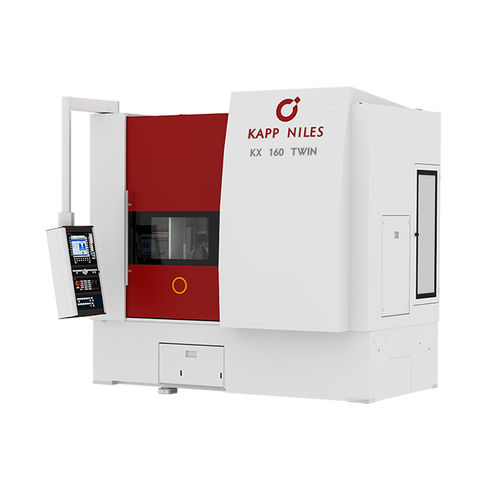

Centre de rectification pour denture KX TWIN series

pour engrenageà table rotativeavec table rotative

Les machines de la série KX TWIN ont été conçues pour la rectification génératrice continue avec des outils dressables et non dressables. Elles sont particulièrement adaptées aux volumes de production élevés dans la production en moyennes et grandes séries d'engrenages et d'arbres. Le concept comprend deux broches porte-pièces identiques disposées sur les côtés opposés d'une table rotative à indexage. Pendant l'usinage d'une pièce, la deuxième broche porte-pièce charge/décharge et aligne simultanément une autre pièce. Les machines sont optimisées pour le chargement automatique grâce à une combinaison standardisée et rentable de convoyeur à palettes et de chargeur à portique. En utilisant une broche de rectification à grande vitesse (HS) en option, il est même possible de rectifier des engrenages avec des arêtes gênantes qui nécessitent un diamètre d'outil de 55 mm (rectification génératrice) ou de 20 mm (rectification de profil).
